產品概述:
ZDAOX43 型軌道旋塞閥:外形接近閘門,并采用法蘭連接的方式,閥體內部采用塞子旋轉的原理實現啟閉。設計原理合理、簡單、美觀,以滿足市場需求。適用于壓力級 150~900Lb(1.6~32.0MPa),工作溫度 -29~150℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。
工作原理:
軌道旋塞閥全開的狀態下,塞子的通道閥體的通道對齊,能保證理想的最低壓力降。轉動手輪塞子朝閥門的方向轉動,同時帶動閥片轉動90度,當繼續轉動手輪,塞子將會下壓,使閥門向兩側張開,閥片將緊緊的壓在閥座上,使閥門關閉;當手輪向反方向轉動時,首先使塞子向上運動,使閥片于閥座脫離,繼續轉動手輪,使塞子帶動閥片轉動 90 度,最后塞子的通道于閥體的通道對齊,使閥門處于全開的狀態。
產品特點:
1、軌道旋塞閥在開啟的過程中閥片和閥座處于脫離狀態,開關的過程是零摩擦,不會使密封面磨損。
2、塞子轉動靈活,又可以保證進、出口端和中法蘭連接端的密封,同時密封采用軟密封(氟橡膠),密封性是通過閥片四周的密封圈來實現的。
3、獨特的燕尾槽保護和固定密封圈,使密封在關閉時為零泄露。
4、使用介質范圍廣,不受安裝方向的限制。無振動,噪聲小。
安裝注意事項:
旋塞閥的安裝注意事項
在安裝旋塞閥時,為了防止損壞旋塞閥,并保證充分發揮旋塞閥的工作性能,應注意如下四點內容:
1.要確保閥門處于開啟狀態。先對管道加熱。盡可能多的將熱從管道傳遞到旋塞閥。避免延長旋塞閥本身的加熱時間。
2.使用紗布或鋼絲刷清除管道和切割部位,使其金屬表面發光發亮。建議不要使用鋼絲絨。
3.先沿著垂直方向切割管道,并修整、去除毛刺,測量管徑。
4.在管道的外面和焊接罩的內部涂上焊劑,焊劑必須完全覆蓋焊接表面。請有節制地使用焊劑。
性能參數:
ZDAOX43軌道旋塞閥主要性能參數
型號 |
壓力級/Lb |
殼體試驗壓力/MPa |
密封試驗壓力/MPa |
適用溫度/℃ |
適用介質 |
ZDAOX43-150(Lb) |
150 |
3 |
2.2 |
≤180 |
水、蒸汽、油品 |
ZDAOX43-300(Lb) |
300 |
7.5 |
5.5 |
ZDAOX43-600(Lb) |
600 |
15 |
11 |
ZDAOX43-900(Lb) |
900 |
22.5 |
16.5 |
零部件材料:
ZDAOX43軌道旋塞閥零部件材料
型號 |
材料 |
閥體、閥蓋、填料壓蓋 |
塞子、閥桿、導向螺栓、銷、閥片 |
密封圈 |
O 形圈 |
填料 |
ZDAOX43-150(Lb) |
WCB、CF8、CF8M、CF3、CF3M |
Gr.F6a、F22、CF8、CF8M、CF3、CF3M |
氟橡膠 |
丁腈橡膠 |
柔性石墨+不銹鋼 |
ZDAOX43-300(Lb) |
ZDAOX43-600(Lb) |
ZDAOX43-900(Lb) |
外形尺寸:
ZDAOX43-150(Lb) 型軌道旋塞閥主要外形及結構尺寸
DN(mm) |
DN/in |
L(RF) |
L(BW) |
H |
W |
重量/kg |
15 |
1/2 |
108 |
152 |
230 |
120 |
10 |
20 |
3/4 |
117 |
178 |
260 |
140 |
12 |
25 |
1 |
127 |
203 |
300 |
140 |
18 |
32 |
1 1/2 |
140 |
216 |
340 |
180 |
25 |
40 |
1 3/4 |
165 |
229 |
380 |
200 |
29 |
50 |
2 |
178 |
267 |
435 |
220 |
34 |
65 |
2 1/2 |
190 |
305 |
460 |
260 |
39 |
80 |
3 |
203 |
330 |
490 |
280 |
50 |
100 |
4 |
229 |
356 |
525 |
300 |
65 |
125 |
5 |
254 |
381 |
570 |
340 |
95 |
150 |
6 |
267 |
394 |
625 |
400 |
135 |
200 |
8 |
292 |
457 |
700 |
450 |
210 |
250 |
10 |
330 |
533 |
780 |
450 |
275 |
300 |
12 |
356 |
610 |
870 |
500 |
350 |
350 |
14 |
381 |
686 |
980 |
500 |
605 |
ZDAOX43-300(Lb) 型軌道旋塞閥主要外形及結構尺寸
DN(mm) |
DN/in |
L(RF) |
L(BW) |
H |
W |
重量/kg |
15 |
1/2 |
140 |
152 |
230 |
120 |
11 |
20 |
3/4 |
152 |
178 |
260 |
140 |
13 |
25 |
1 |
165 |
203 |
300 |
140 |
20 |
32 |
1 1/2 |
178 |
216 |
340 |
180 |
27 |
40 |
1 3/4 |
190 |
229 |
380 |
200 |
31 |
50 |
2 |
216 |
267 |
435 |
220 |
37 |
65 |
2 1/2 |
241 |
305 |
460 |
260 |
44 |
80 |
3 |
283 |
330 |
490 |
280 |
60 |
100 |
4 |
305 |
356 |
525 |
300 |
82 |
125 |
5 |
381 |
381 |
570 |
340 |
115 |
150 |
6 |
403 |
457 |
625 |
400 |
165 |
200 |
8 |
419 |
521 |
700 |
450 |
225 |
250 |
10 |
457 |
559 |
780 |
450 |
305 |
300 |
12 |
502 |
635 |
870 |
500 |
405 |
350 |
14 |
765 |
762 |
980 |
500 |
650 |
ZDAOX43-600(Lb) 型軌道旋塞閥主要外形及結構尺寸
DN(mm) |
DN/in |
L(RF) |
L(BW) |
H |
W |
重量/kg |
15 |
1/2 |
165 |
165 |
230 |
120 |
13 |
20 |
3/4 |
190 |
190 |
260 |
140 |
15 |
25 |
1 |
216 |
216 |
300 |
140 |
22 |
32 |
1 1/2 |
229 |
229 |
340 |
180 |
29 |
40 |
1 3/4 |
241 |
241 |
380 |
200 |
34 |
50 |
2 |
292 |
292 |
435 |
220 |
41 |
65 |
2 1/2 |
330 |
330 |
460 |
260 |
54 |
80 |
3 |
356 |
356 |
490 |
280 |
68 |
100 |
4 |
432 |
432 |
525 |
300 |
99 |
125 |
5 |
508 |
508 |
570 |
340 |
128 |
150 |
6 |
559 |
559 |
625 |
400 |
191 |
200 |
8 |
660 |
660 |
700 |
450 |
258 |
250 |
10 |
787 |
787 |
780 |
450 |
430 |
300 |
12 |
838 |
838 |
870 |
500 |
650 |
350 |
14 |
889 |
889 |
980 |
500 |
870 |
ZDAOX43-900(Lb) 型軌道旋塞閥主要外形及結構尺寸
DN(mm) |
DN/in |
L(RF) |
L(BW) |
H |
W |
重量/kg |
15 |
1/2 |
229 |
229 |
230 |
120 |
15 |
20 |
3/4 |
229 |
229 |
260 |
140 |
19 |
25 |
1 |
254 |
254 |
300 |
140 |
24 |
32 |
1 1/2 |
279 |
279 |
340 |
180 |
32 |
40 |
1 3/4 |
305 |
305 |
380 |
200 |
38 |
50 |
2 |
368 |
368 |
435 |
220 |
47 |
65 |
2 1/2 |
419 |
419 |
460 |
260 |
62 |
80 |
3 |
381 |
381 |
490 |
280 |
75 |
100 |
4 |
457 |
457 |
525 |
300 |
115 |
125 |
5 |
559 |
559 |
570 |
340 |
147 |
150 |
6 |
610 |
610 |
625 |
400 |
220 |
200 |
8 |
737 |
737 |
700 |
450 |
379 |
250 |
10 |
838 |
838 |
780 |
450 |
490 |
300 |
12 |
965 |
965 |
870 |
500 |
720 |
350 |
14 |
1029 |
1029 |
980 |
500 |
1020 |

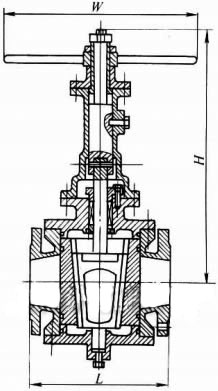

外形尺寸圖:

注:本公司是浙江專業閥門生產廠家,生產的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,安全閥,節流閥,水力控制閥等,工程師皆有數十年專業經驗,歡迎您來電洽談業務!
