產品概述

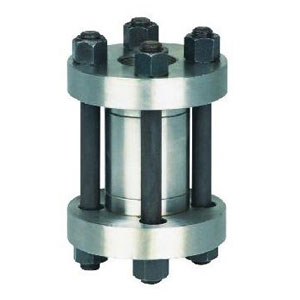

H72H對夾式止回閥主要作用是防止介質倒流，是一種依靠介質壓力開啟和關閉的自動閥門.主要適用于城市、工業及高層建筑給水、排水管網上。由于對夾式止回閥的結構長度比一般法蘭式止回閥短，對有安裝空間限制的場所最為適用。對夾式止回閥具有結構長度短，體積小重量輕，閥瓣關閉快速，水錘壓力小，流道通暢，流體阻力小，水平管道或垂直管道均可使用，安裝方便，動作靈敏,密封性能好，閥瓣行程短、關閥沖擊力小，簡單緊湊、造型美觀，使用壽命長、可靠性高，防止介質倒流，自動控制等優點.對夾式止回閥適用于公稱壓力PN1.0MPa～42.0MPa、Class150～2500mm;公稱通徑DN15～1200mm、 NPS1/2～48;工作溫度196～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、 蒸汽，油品、硝酸、醋酸、強氧化性介質用尿素等多種介質。
結構特點
H72H對夾式止回閥結構特點
|
1、結構與長度短，其結構長度只有傳統法蘭止回閥1/4-1/8； |
6、動作靈敏、密封性能好； |
|
2、體積小、重量輕，其重量只有傳統法蘭止回閥1/4-1/20 |
7、閥瓣行程短、關閥沖擊力?。?/td>
|
|
3、閥瓣關閉快速，水錘壓力?。?/td>
|
8、整體結構、簡單緊湊、造型美觀' |
|
4、水平管道或垂直管道均可使用，安裝方便； |
9、使用壽命長、可靠性高 |
|
5、流道通暢、流體阻力小; |
|
標準與規范
1、設計與制造：API594、API6D、JB/T8937：
2、結構與長度：API1594、AP16D、DIN3202、JB/T8937
3、壓力-溫度等級：ANSIB16。345、DIN2401、GB/T9124、HG20604、HG20605、SH3406、JB/T74
4、試驗與檢驗：AP1598、JB/T9092
5、配管法蘭：JB/T74～90、GN/T9112～9124、HG20592～20635、SH3406、ANSIB16.5、DIN2543-2548、GB/T13402、AP1605、ASMEB16.47
旋啟式止回閥對比
H72H對夾式止回閥與旋啟式止回閥對比
|
結構形式 |
H76型對夾式雙瓣旋啟式止回閥 |
H44型法蘭單瓣旋啟式止回閥 |
|
水錘壓力 |
小，閥瓣行程短、且有彈簧輔助關閉、關閥速度快 |
很大，閥瓣行程長，需要較長的關閉時間 |
|
H76型的水錘壓力只有H44型的1/2-1/5 |
|
尺寸和重量 |
結構長度很短、體積小、重量輕，為閥門的安裝、搬運、存放用管道的布置帶來很大的便利，并能大量節約材料、降低造價 |
結構長度很長，體積笨大，重量很重 |
|
H76型的結構長度只有H44型的1/4-1/6，H76型的重理吸能H44型的1/4-1/10 |
|
流體阻力 |
小，流體阻力系數ζ為2.6-0.7，隨著閥門口徑的增大，流體阻力系數減小 |
小，流體阻力系數ζ，為1.3-3，但在低壓況下，閥瓣不能完全開啟，流體阻力大。流體險務隨著閥門口徑的的增大而增大 |
|
安裝 |
可水平安裝或垂直安裝，重量輕，不必為閥門設置支座 |
可水平安裝或垂直安裝，大口徑閥門重量重，需設置支座 |
|
開啟壓力 |
很小，閥瓣在很小的壓差下就能完全打開 |
較大，閥瓣在較大的壓差下才能完全打開 |
|
可靠性 |
閥門為整體結構，簡單緊湊、閥門關閉時沖擊力小，水錘壓力小，閥門壽命長，可靠性高 |
閥門關閉時的巨大沖擊力用水錘壓力容易損壞閥門 |
|
結構形式 |
H71型對夾式升降式止回閥 |
H41型法蘭升降式止回閥 |
|
水錘壓力 |
小，閥瓣行程短、很大，閥瓣行程 |
|
尺寸和重量 |
結構長度很短、體積小、重量輕，為閥門的安裝、搬運、存放用管道的布置帶來很大的便利，并能大量節約材料、降低造價 |
結構長度很長，體積笨大，重量很重 |
|
H71型的結構長度只有H41型的1/4-1/8，H71型的重理吸能H41型的1/7-1/20 |
|
流體阻力 |
較大，流體阻力系數ζ為6.4-2.8 |
很大，流體阻力系數ζ，為12-6 |
|
安裝 |
可水平安裝或垂直安裝，重量輕，不必為閥門設置支座 |
只能水平安裝，口徑較大的閥門重量重，較難安裝 |
|
開啟壓力 |
很小，閥瓣在很小的壓差下就能完全打開 |
較小，閥瓣重量較大，需要一定的壓差才能將閥瓣完全打開 |
|
可靠性 |
閥門為整體結構，簡單緊湊、閥門關閉時沖擊力小，水錘壓力小，閥門壽命長，可靠性高 |
可靠性較高，但閥門由閥體與閥蓋兩體構成，多了一個潛在的泄漏點 |
止回閥安裝注意事項:
止回閥的安裝應注意以下事頂
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
