產品概述

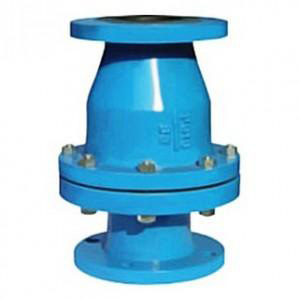

H44J旋啟式襯膠止回閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
H44J旋啟式襯膠止回閥屬于一種自動閥門，其主要作用是防止介質倒流、泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。
H44J旋啟式襯膠止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。旋啟式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
主要技術規范
主要技術規范
|
遵循規范 |
STANDARD |
|
設計與制造 |
GB/T 12235、GB/T12236 |
|
結構長度 |
GB/T 12221、JB/T 96 |
|
法蘭尺寸 |
JB/T 78、JB/T 79 |
|
壓力試驗 |
GB/T 13927 |
|
標志 |
GB/T 12220 |
|
供貨 |
GB/T 12252 |
主要特點：
法蘭連接止回閥
設計與制造符合中國國家標準
基本結構形成：旋啟式，直通升降式
公稱壓力：PN1.0~1.6（MPa）
公稱通徑：DN15~500（mm）
基本型號：H41F3、H41F46、H44F3、H44F4
主要外形及連接尺寸
主要外形及連接尺寸
|
公稱通徑 |
標準值 |
參考值 |
DN
（mm） |
NPS
（inch） |
L1 |
D |
D1 |
D2 |
f |
b |
Z-Φd |
Do |
H |
WT（Kg） |
|
PN0.6Pa |
|
15 |
1/2 |
130 |
80 |
55 |
40 |
2 |
12 |
4-Φ12 |
105 |
55 |
4 |
|
20 |
3/4 |
150 |
90 |
65 |
50 |
2 |
14 |
4-Φ12 |
115 |
58 |
5 |
|
25 |
1 |
160 |
100 |
75 |
60 |
2 |
14 |
4-Φ12 |
128 |
60 |
6 |
|
32 |
11/4 |
180 |
120 |
90 |
70 |
2 |
16 |
4-Φ14 |
145 |
75 |
7 |
|
40 |
11/2 |
200 |
130 |
100 |
80 |
3 |
16 |
4-Φ14 |
160 |
82 |
8 |
|
50 |
2 |
230 |
140 |
110 |
90 |
3 |
16 |
4-Φ14 |
178 |
95 |
10 |
|
65 |
21/2 |
290 |
160 |
130 |
110 |
3 |
16 |
4-Φ14 |
205 |
105 |
20 |
|
80 |
3 |
310 |
185 |
150 |
125 |
3 |
18 |
4-Φ18 |
230 |
120 |
25 |
|
100 |
4 |
350 |
205 |
170 |
145 |
3 |
18 |
4-Φ18 |
255 |
135 |
30 |
|
125 |
5 |
400 |
235 |
200 |
175 |
3 |
20 |
8-Φ18 |
305 |
158 |
50 |
|
150 |
6 |
480 |
260 |
225 |
200 |
3 |
20 |
8-Φ18 |
345 |
180 |
65 |
|
200 |
8 |
495 |
315 |
280 |
255 |
3 |
22 |
8-Φ18 |
415 |
215 |
137 |
|
250 |
10 |
600 |
370 |
335 |
310 |
3 |
24 |
12-Φ18 |
490 |
240 |
150 |
注：襯膠閥耐腐蝕情況參考襯膠閥門各種化工介質耐腐蝕性能表。
