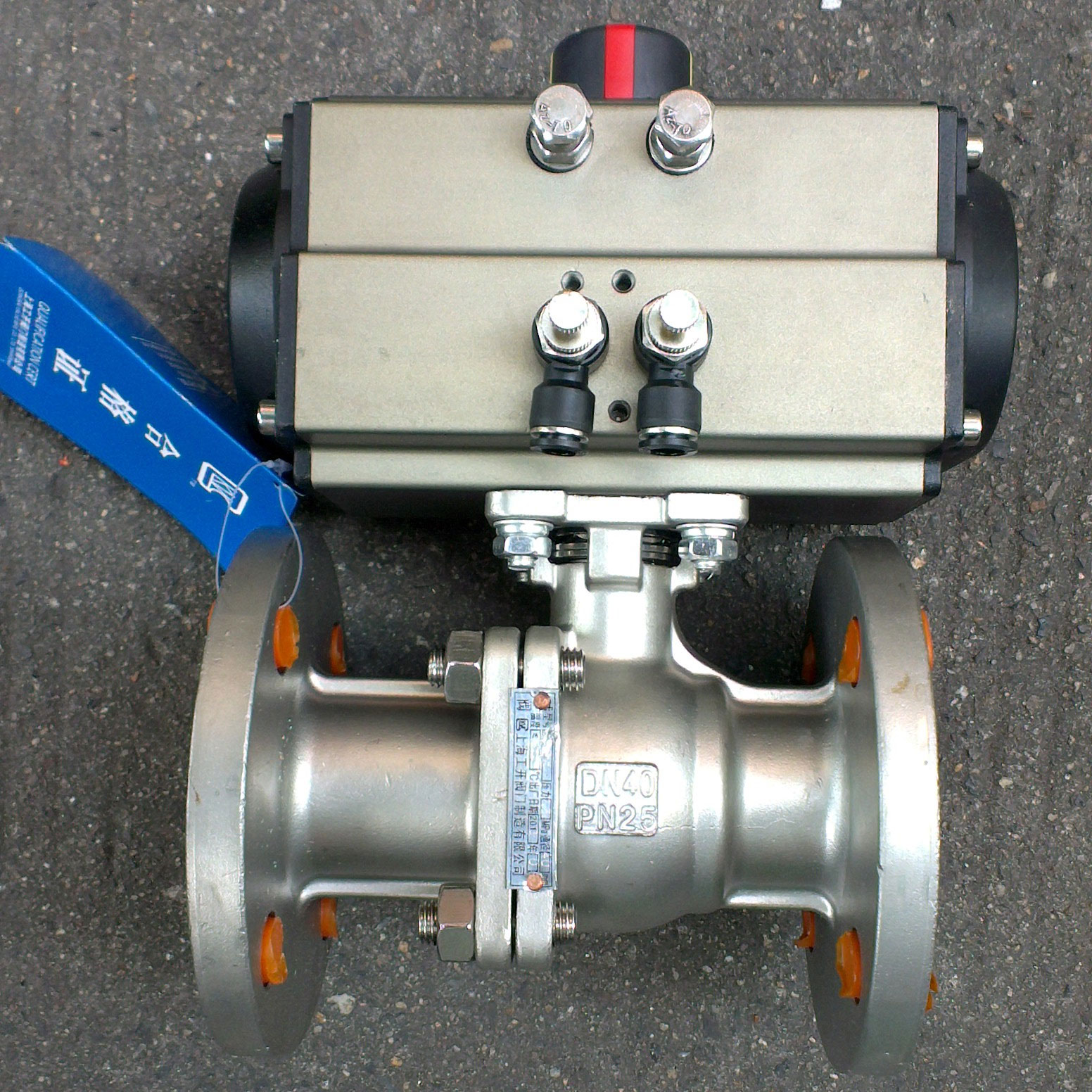

產品概述
是由O型球閥和氣動執行機構組成,閥座密封性能好,采用聚四氟乙烯等彈性材料制成的密封圈,結構易于密封,而且球閥的閥封能力隨著介質壓力的增高而增大。氣動切斷球閥(氣動開關球閥)廣泛適用于天然氣、油品、化工、冶金、造紙 電辦、礦業,印染、生物制藥,日用化工,食品飲料,水處理 及空氣處理等行業的流體自動控制或調節控制,與自動化氣動儀表配套使用。
主要性能參數
主要性能參數
序號 |
零件名稱 |
材 質 |
C |
P |
R |
1 |
右閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
2 |
螺母 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
3 |
墊片 |
PTFE |
PTFE |
PTFE |
4 |
螺柱 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
5 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
6 |
閥座 |
PTFE |
PTFE |
PTFE |
7 |
球體 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
8 |
閥桿 |
1Cr13 |
1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
9 |
墊片 |
PTFE |
PTFE |
PTFE |
10 |
填料 |
PTFE |
PTFE |
PTFE |
11 |
襯套 |
PTFE |
PTFE |
PTFE |
12 |
壓蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
13 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
14 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
15 |
連接支架 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
16 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
17 |
連接套 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
18 |
氣動裝置 |
|
|
|
19 |
位置指示器 |
塑料 |
塑料 |
塑料 |
主要結構連接尺寸
主要結構連接尺寸
公稱通徑DN(mm) |
尺寸 |
執行器型號 |
L |
D |
D1 |
D2 |
b |
f |
n-Φd |
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GT52/GT63K |
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GT63/GT63K |
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GT63/GT83K |
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GT83/GT83K |
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GT110K |
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GT83/GT110K |
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GT110/GT127K |
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GT127/GT127K |
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GT127/GT160K |
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GT160/GT190K |
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GT190/GT210K |
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GT254/BAW20S |
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
BAW17/BAW20S |

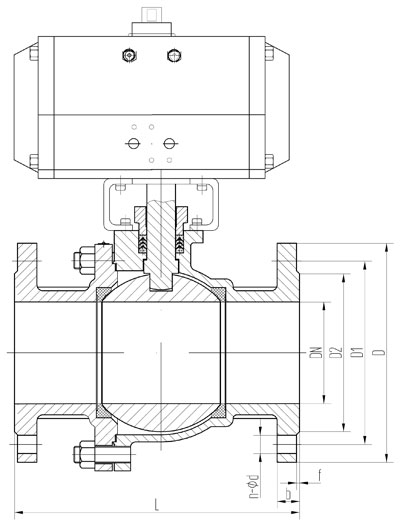

產品外形結構尺寸圖:

氣動球閥的維護:
氣動球閥在安裝前的準備工作:
1、保證氣動管路球閥安裝位置管線在同軸位置上,管線上兩片法蘭應保持平行,確認管線能夠承受氣動管路球閥自身重量,如果發現管線不能承受氣動管路球閥重量,則在安裝前為管線配備相應的支撐。
2、確認管線內是否有雜質、焊渣等,必須要把管線內吹掃干凈。
3、核對氣動管路球閥銘牌,并對氣動管路球閥進行全開全閉數次操作,確認閥門能夠正常工作,再全面檢查一次閥門的各個細節,保證閥門完好無損。
4、除去閥門兩端的保護蓋,檢查閥體內是否干凈,清洗閥體內腔,由于氣動管路球閥的密封面是球形狀,即使微小的雜物也可能造成密封面的損傷。
氣動管路球閥的安裝:
1、氣動管路球閥的任何一段都可安裝在上游端,手柄氣動管路球閥可以安裝在管線的任何位置,如果配置執行機構(如齒輪箱、電-氣動執行器)的氣動管路球閥,則必須垂直安裝,閥門進出口處在水平位置上。
2、氣動管路球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。
3、法蘭上的螺栓需對稱、逐次、均勻擰緊。
4、如果氣動管路球閥采取氣動、電動等執行器時,按說明書完成氣源、電源的安裝。
氣動管路球閥安裝后的檢查:
1、安裝完畢后,啟動氣動管路球閥開、關數次,應該動作靈活,受力均勻,氣動管路球閥工作正常。
2、根據管道壓力設計要求,通壓后檢測氣動管路球閥與管道法蘭結合面的密封性能。
