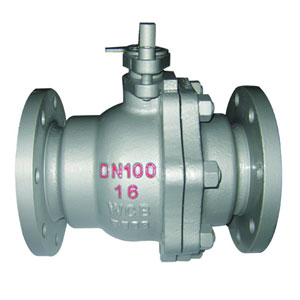

產品概述
Q41H金屬硬密封球閥系列產品的球體和閥座采用金屬對金屬密封,閥座采用板彈簧加載的密封結構,突破了軟密封球閥使用溫度較低和不適用帶顆粒型介質的限制。硬密封球閥使用于高溫高壓的水、蒸汽、油品、粘稠性和顆粒型介質的裝置和管路中。
產品特點
1、閥座采用板彈簧加載的密封結構,能使用較高溫度和帶有顆粒性的介質;
2、采用下裝式閥桿、設有倒密封結構,能確保填料處的可靠密封;
3、球可設計成防靜電結構,在球體與閥桿、閥桿與閥體之間設置導電彈簧,避免靜電打火點燃易燃物質,確保系統安全;
4、球體和密封面采用氮化、堆焊、噴涂等方式進行處理后,可適用不同的工藝要求;
5、球閥閥座處可設置輔助密封結構,在閥座和閥桿部位加裝注脂閥,緊急情況下可暫時密封,并可根據需要加長閥桿以適宜埋地鋪設得場所;
6、可加裝氣動執行器和電動執行器,實現集中控制和遠程控制。
7、先進的閥座:聚多年球閥制造經驗而設計的閥座,確保閥門密封,磨擦系數低,操作力矩小、多種閥座材料、適應范圍廣。
8、開關無誤的手柄:采用扁頭閥桿,與手柄的連接不會錯位,從而保證手柄指示的開關狀態與閥一致辭。
9、鎖緊裝置:為防止閥門開關誤操作,在閥門全開、全關位置有鎖定孔,確保閥門處于正確的位置。
10、閥桿防飛結構:閥桿為下裝式,防止受壓飛出,同時可在火災后,與閥體形成金屬接觸,確保閥桿密封。
主要零件材料

主要零件材料
序號 |
材料
標準 零件名稱 |
材料牌號 |
碳鋼 |
不銹鋼 |
GB |
ASTM |
GB |
ASTM |
01 |
閥體 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/
CF3/CF3M |
02 |
閥蓋 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/
CF3/CF3M |
03 |
雙頭螺柱 |
35CrMoA |
A193-B7 |
1Cr17Ni2 |
A193-B8M |
04 |
螺母 |
45 |
A194-2H |
0Cr18Ni |
A194-8M |
05 |
墊圈 |
金屬夾石墨 |
06 |
球體 |
2Cr13滲氮 |
A276-410滲氮 |
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti滲氮 |
F304/F316
/F304L/F316L
滲氮 |
07 |
閥座 |
2Cr13滲氮 |
A276-410滲氮 |
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti滲氮 |
F304/F316
/F304L/F316L
滲氮 |
08 |
閥座支承圈 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti |
F304/F316
/F304L/F316L |
09 |
閥座彈簧 |
17-7PH |
17-7PH |
17-7PH |
17-7PH |
10 |
閥座密封圈 |
石墨 |
11 |
閥桿 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti |
F304/F316
/F304L/F316L |
12 |
止推軸承 |
金屬夾PTFE |
1, 3 |
閥桿填料 |
石墨 |
14 |
填料壓環 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti |
F304/F316
/F304L/F316L |
15 |
填料壓蓋 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/
CF3/CF3M |
16 |
螺釘 |
35CrMoA |
A193-B7 |
1Cr17Ni2 |
A193-B8M |
17 |
定位板 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
304 |
主要連接尺寸及重量
Q41H-16C手動硬密封球閥主要連接尺寸
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
H |
59 |
63 |
75 |
105 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
Wt(㎏) |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
Q41H-25C手動硬密封球閥主要連接尺寸
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
H |
59 |
63 |
75 |
105 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
Wt(㎏) |
2.5 |
3 |
5 |
6.5 |
9 |
12 |
20 |
25 |
44 |
75 |
105 |
200 |
