簡介：

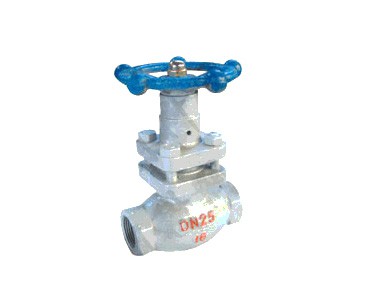

U11SM節能柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、手輪等零件組成（如圖）。當手輪旋轉，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了內外泄漏、同時閥門開啟力矩小，能實現閥門迅速開啟和關閉。加利利柱塞閥表面經過高精度外圓磨床加工而成。密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞閥的使用壽命
技術參數：
|
型號
|
公稱壓力
(Mpa)
|
試驗壓力(Mpa)
|
工作溫度
(℃)
|
適用介質
|
|
強度(水)
|
密封(水)
|
氣密封
|
|
U41SM-1.6
U11SM-1.6
UJ11H-1.6
|
1.6
|
2.4
|
1.8
|
0.6
|
≤250
|
蒸氣、氣
水、油品、煤氣、天
然氣、氨
堿、醋酸
銅、氨液
|
|
U41SM-2.5C
|
2.5
|
4.0
|
2.8
|
≤300
|
|
U41SM-4.0C
|
4.0
|
6.0
|
4.4
|
主要零件材料：
|
零件
名稱
|
材料
|
|
U41SM-1.6
|
|
|
U11SM-1.0
|
|
閥體
|
Ht200 WCB
|
碳鋼
|
|
柱塞
|
不銹鋼
|
|
閥桿
|
|
密封圈
|
PTFE、石墨等
|
|
手輪
|
HT200
|
16C 25C P R主要外形尺寸和連接尺寸：
|
DN
|
G
|
L
|
L1
|
S
|
H
|
H1
|
D0
|
重量(公斤)
|
|
15
|
1/2"
|
90
|
14
|
32
|
120
|
148
|
80
|
1.8
|
|
20
|
3/4"
|
100
|
16
|
36
|
140
|
174
|
80
|
2.2
|
|
25
|
1"
|
120
|
18
|
46
|
165
|
207
|
100
|
3.0
|
|
32
|
11/4"
|
140
|
20
|
55
|
175
|
215
|
120
|
5.0
|
|
40
|
11/2"
|
170
|
22
|
65
|
196
|
246
|
180
|
8.0
|
|
50
|
2"
|
200
|
24
|
80
|
213
|
268
|
180
|
11.0
|
40P U41SM-40R主要外形尺寸和連接尺寸：
|
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
Z-φd
|
H≈
|
H1≈
|
D0
|
重量
(公斤)
|
|
15
|
130
|
95
|
65
|
45
|
40
|
16
|
4-14
|
145
|
157
|
100
|
3.5
|
|
20
|
150
|
105
|
75
|
55
|
51
|
16
|
4-14
|
149
|
165
|
120
|
4.4
|
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
4-14
|
166
|
84
|
140
|
5.6
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4-18
|
187
|
213
|
160
|
8.5
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
4-18
|
208
|
236
|
180
|
12.0
|
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
4-18
|
234
|
268
|
220
|
16.0
|
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
4-18
|
284
|
330
|
240
|
22.0
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
8-18
|
314
|
358
|
280
|
32.0
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
8-23
|
365
|
427
|
320
|
46.0
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
8-25
|
401
|
475
|
360
|
70.0
|
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
8-25
|
415
|
505
|
400
|
93.0
|
|
200
|
600
|
375
|
320
|
282
|
260
|
38
|
8-30
|
508
|
626
|
450
|
185.0
|
|
250
|
650
|
445
|
385
|
345
|
313
|
42
|
12-34
|
590
|
740
|
500
|
275
|
|
300
|
750
|
510
|
450
|
408
|
364
|
46
|
12-34
|
1000
|
1160
|
560
|
340
|
訂貨須知：
一、①U11SM節能柱塞閥產品名稱與型號②U11SM節能柱塞閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按型號直接向我們上歐銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上歐的閥門專家為您審核把關。
