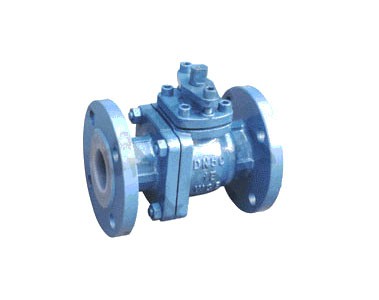

一、Q41F46襯四氟球閥 概述：
Q41F46襯四氟球閥 基本系列為Q41F46型，可分為對分（二片）式和三片式兩種結構型式，除具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點：
1.采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質；
2.采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；
3.啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性；
4.結構緊湊合理，閥體內腔空間小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏；
5.兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修。
二 、Q41F46襯四氟球閥 設計規范
遵循GB 12237/API 608 /API 6D 標準。
三、Q41F46襯四氟球閥 手動、蝸輪傳動、氣動、電動
Q41F46襯四氟球閥 基本型號：
|
手動 |
Q41F3 |
蝸輪 |
Q341F3 |
|
Q41F46 |
Q341F46 |
|
氣動 |
Q641F3 |
電動 |
Q941F3 |
|
Q641F46 |
Q941F46 |
Q41F46襯四氟球閥 技術規范
|
設計標準 |
GB12237 |
|
結構長度 |
GB12221 |
|
法蘭標準 |
JB/T79-94 |
|
GB9113.1-26 |
|
檢驗試驗 |
JB/T9092-99 |
|
驅動方式 |
手動、電動、氣動、蝸輪 |
Q41F46襯四氟球閥 主要零部件材料表
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
超低碳不銹耐酸鑄鋼
|
Z
|
C
|
P8 |
R8 |
R3 |
R3 |
1
|
閥體／閥蓋
|
A216-C |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
2
|
球體/閥桿 |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
3
|
襯里／閥座
|
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
|
4
|
填料/壓蓋 |
PTFE(F4) |
A351-CF3 |
A351-CF3 |
5
|
填料 |
A216-WCB |
A351-CF8 |
A351-CF8 |
6
|
支架 |
A193-B7 |
A194-8 |
A193-B8M |
7
|
緊固螺栓 |
A193-B7 |
A193-B8M |
A194-8 |
8
|
螺母 |
A194-2H |
A194-8 |
A194-8 |
|
9 |
操作手柄 |
A216-WCB |
A216-WCB |
A216-WCB |
Q41F46襯四氟球閥 主要外型和連接尺寸
|
公稱通徑 |
標準值 |
參考值 |
|
DN（mm） |
NPS
（inch） |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
W |
Do(蝸輪) |
H |
WT(Kg) |
|
PN1.0MPa |
|
15 |
1/2 |
140 |
95 |
65 |
45 |
2 |
14 |
4-Φ14 |
120 |
. |
80 |
2.5 |
|
20 |
3/4 |
140 |
105 |
75 |
55 |
2 |
16 |
4-Φ14 |
140 |
. |
90 |
3 |
|
25 |
1 |
150 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
160 |
. |
100 |
4.5 |
|
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-Φ14 |
160 |
. |
110 |
5.7 |
|
40 |
11/2 |
180 |
145 |
110 |
85 |
2 |
18 |
4-Φ14 |
200 |
. |
120 |
7 |
|
50 |
2 |
200 |
160 |
125 |
100 |
3 |
20 |
4-Φ14 |
250 |
. |
135 |
9.5 |
|
65 |
11/2 |
220 |
180 |
145 |
120 |
3 |
20 |
4-Φ14 |
300 |
. |
145 |
15 |
|
80 |
3 |
250 |
195 |
160 |
135 |
3 |
22 |
4-Φ14 |
350 |
. |
185 |
19 |
|
100 |
4 |
280 |
215 |
180 |
155 |
3 |
22 |
8-Φ18 |
400 |
. |
95 |
33 |
|
125 |
5 |
320 |
245 |
210 |
185 |
3 |
24 |
8-Φ18 |
500 |
. |
210 |
58 |
|
150 |
6 |
360 |
280 |
240 |
210 |
3 |
24 |
8-Φ23 |
. |
200 |
450 |
93 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
26 |
8-Φ23 |
. |
240 |
490 |
155 |
|
250 |
10 |
533 |
390 |
350 |
320 |
3 |
28 |
12-Φ23 |
. |
240 |
550 |
210 |
|
PN1.6MPa |
|
15 |
1/2 |
140 |
95 |
65 |
45 |
2 |
14 |
4-Φ14 |
120 |
. |
80 |
2.5 |
|
20 |
3/4 |
140 |
105 |
75 |
55 |
2 |
16 |
4-Φ14 |
140 |
. |
90 |
3 |
|
25 |
1 |
150 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
160 |
. |
100 |
4.5 |
|
32 |
21/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-Φ18 |
160 |
. |
110 |
5.7 |
|
40 |
11/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
200 |
. |
120 |
7 |
|
50 |
2 |
200 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
250 |
. |
135 |
9.5 |
|
65 |
11/2 |
220 |
180 |
145 |
120 |
3 |
20 |
4-Φ18 |
300 |
. |
145 |
15 |
|
80 |
3 |
250 |
195 |
160 |
135 |
3 |
22 |
8-Φ18 |
350 |
. |
185 |
19 |
|
100 |
4 |
280 |
215 |
180 |
155 |
3 |
24 |
8-Φ18 |
400 |
. |
195 |
33 |
|
125 |
5 |
320 |
245 |
210 |
185 |
3 |
26 |
8-Φ18 |
500 |
. |
210 |
58 |
|
150 |
6 |
360 |
280 |
240 |
210 |
3 |
28 |
8-Φ23 |
. |
200 |
450 |
93 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
12-Φ23 |
. |
240 |
490 |
155 |
|
PN2.5MPa |
|
15 |
1/2 |
140 |
95 |
65 |
45 |
2 |
16 |
4-Φ14 |
120 |
. |
80 |
2.5 |
|
20 |
3/4 |
140 |
105 |
75 |
55 |
2 |
16 |
4-Φ14 |
140 |
. |
90 |
3 |
|
25 |
1 |
150 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
160 |
. |
100 |
4.5 |
|
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-Φ18 |
160 |
. |
110 |
5.7 |
|
40 |
11/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
200 |
. |
120 |
7 |
|
50 |
2 |
200 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
250 |
. |
135 |
9.5 |
|
65 |
21/2 |
220 |
180 |
145 |
120 |
3 |
22 |
8-Φ18 |
300 |
. |
145 |
15 |
|
80 |
3 |
250 |
195 |
160 |
135 |
3 |
22 |
8-Φ18 |
300 |
. |
185 |
19 |
|
100 |
4 |
280 |
230 |
190 |
160 |
3 |
24 |
8-Φ23 |
. |
200 |
195 |
33 |
|
125 |
5 |
320 |
270 |
220 |
188 |
3 |
28 |
8-Φ25 |
. |
200 |
210 |
58 |
|
150 |
6 |
360 |
300 |
250 |
218 |
3 |
30 |
8-Φ25 |
. |
200 |
450 |
93 |
|
公稱通徑
|
標準值
|
參考值
|
|
DN（mm）
|
NPS
（inch）
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
W
|
Do(蝸輪)
|
H
|
WT(Kg)
|
|
Class 150Lb
|
|
15
|
1/2
|
108
|
89
|
605
|
35
|
2
|
11
|
4-Φ15
|
120
|
.
|
80
|
2.5
|
|
20
|
3/4
|
117
|
98
|
70
|
43
|
2
|
11
|
4-Φ15
|
140
|
.
|
90
|
3
|
|
25
|
1
|
127
|
108
|
79.5
|
51
|
2
|
12
|
4-Φ15
|
160
|
.
|
100
|
4.5
|
|
32
|
11/4
|
140
|
117
|
89
|
64
|
2
|
13
|
4-Φ15
|
160
|
.
|
110
|
5.7
|
|
40
|
11/2
|
165
|
127
|
98.5
|
73
|
2
|
15
|
4-Φ15
|
200
|
.
|
120
|
9.5
|
|
50
|
2
|
178
|
152
|
120.5
|
92
|
3
|
16
|
4-Φ19
|
250
|
.
|
135
|
15
|
|
65
|
21/2
|
190
|
178
|
139.5
|
105
|
3
|
18
|
4-Φ19
|
300
|
.
|
145
|
19
|
|
80
|
3
|
203
|
190
|
152.5
|
127
|
3
|
19
|
4-Φ19
|
350
|
.
|
185
|
30
|
|
100
|
4
|
229
|
229
|
190.5
|
157
|
3
|
24
|
8-Φ19
|
400
|
.
|
95
|
58
|
|
125
|
5
|
(254)
|
254
|
216
|
186
|
3
|
24
|
8-Φ22
|
500
|
.
|
210
|
93
|
|
150
|
6
|
394
|
279
|
241.5
|
216
|
3
|
26
|
8-Φ22
|
.
|
200
|
450
|
155
|
|
200
|
8
|
457
|
343
|
298.5
|
270
|
3
|
29
|
8-Φ22
|
.
|
240
|
490
|
210
|
|
Class 300Lb
|
|
15
|
1/2
|
140
|
95
|
66.5
|
35
|
2
|
15
|
4-Φ15
|
140
|
.
|
90
|
3
|
|
20
|
3/4
|
152
|
117
|
82.5
|
43
|
2
|
16
|
4-Φ19
|
140
|
.
|
100
|
4
|
|
25
|
1
|
165
|
124
|
89
|
51
|
2
|
18
|
4-Φ19
|
160
|
.
|
120
|
6
|
|
32
|
11/4
|
178
|
133
|
98.5
|
64
|
2
|
19
|
4-Φ19
|
200
|
.
|
135
|
8
|
|
40
|
11/2
|
190
|
156
|
114.5
|
73
|
2
|
21
|
4-Φ22
|
250
|
.
|
150
|
11
|
|
50
|
2
|
216
|
165
|
127
|
92
|
2
|
23
|
8-Φ19
|
300
|
.
|
165
|
17
|
|
65
|
21/2
|
241
|
190
|
149
|
105
|
2
|
26
|
8-Φ22
|
350
|
.
|
180
|
23
|
|
80
|
3
|
283
|
210
|
168.5
|
127
|
2
|
29
|
8-Φ22
|
350
|
.
|
195
|
33
|
|
100
|
4
|
305
|
254
|
200
|
157
|
2
|
32
|
8-Φ22
|
400
|
.
|
215
|
63
|
|
125
|
5
|
381
|
279
|
235
|
186
|
2
|
35
|
8-Φ22
|
500
|
.
|
240
|
115
|
|
150
|
6
|
403
|
218
|
270
|
216
|
2
|
37
|
12-Φ22
|
.
|
200
|
460
|
165
|
|
200
|
8
|
502
|
381
|
330
|
270
|
2
|
42
|
12-Φ25
|
.
|
240
|
495
|
225
|
|
250
|
10
|
533
|
406
|
362
|
324
|
3
|
31
|
16-Φ29
|
.
|
280
|
550
|
295
|
|
300
|
12
|
648
|
521
|
451
|
381
|
2
|
51
|
16-Φ32
|
.
|
320
|
610
|
305
|
訂貨須知：
一、①Q41F46襯四氟球閥 產品名稱與型號②Q41F46襯四氟球閥 口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Q41F46襯四氟球閥 型號，請按Q41F46襯四氟球閥 型號直接向我們上歐銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上歐的閥門專家為您審核把關。
