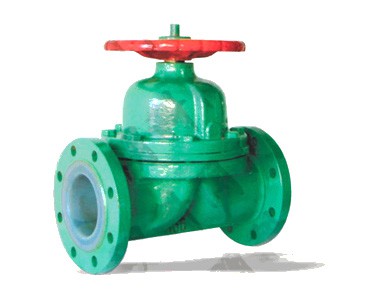

一、G41J襯膠隔膜閥概述：
襯膠隔膜閥是一種特殊形式的截?cái)嚅y，出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。其突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。二、襯膠隔膜閥的工作原理以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。其特點為：結構緊湊、簡單、體積小，外形美觀；開關有導向，運動平穩；關閉力矩小，壽命長，≥30萬次；膜片壓緊可自動調整，受壓均勻，密封可靠；膜片裝入閥芯采用推入式，更換方便。
驅動方式：手動、氣動(常開或常閉)、電動。
法蘭連接
設計與制造符合中國國家標準
基本結構形式：堰式，直流式
公稱壓力PN0.6~1.0(Mpa)
公稱能徑DN15-400(mm)
|
手動
|
G41J(堰式)
|
手動
|
G641J(往復式)
|
|
G41F5(堰式)
|
G641F5(往復式)
|
|
G45J(直流式)
|
G6B41F(常閉式)
|
|
G45F5(直流式)
|
G6B41F5(常閉式)
|
|
電動
|
G9B41J(防爆式)
|
電動
|
G941J(普通型)
|
|
G9B41F5(防爆式)
|
G941F5(普通型)
|
|
遵循規范
|
STANDARD
|
|
設計與制造
|
GB12239
|
|
結構長度
|
GB1221/JB1688
|
|
法蘭尺寸
|
JB78/JB79(GB HG SH)
|
|
壓力試驗
|
GB/T13927
|
|
標簽
|
GB12220
|
|
供貨
|
GB/T12252
|
二、
G41J襯膠隔膜閥主要零部件材料表：
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹鋼
|
超低碳鋼
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
閥體、閥蓋、閥瓣
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
閥桿
|
35
|
1Cr13
|
1Cr18Ni19Ti
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
襯里層
|
FEP(F46) PFA PCTFE(F3)
|
|
4
|
隔膜
|
FEP(F46)/CR(氟丁橡膠) PFA(可溶性聚四氟乙烯)/FPDM(乙丙橡膠)
|
|
5
|
閥桿螺母
|
ZCuAL10Fe3 ZCuAL10Fe3
|
|
6
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni9Ti
|
1Cr17Ni9Ti
|
|
7
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
|
8
|
手輪
|
HT200
|
HT200
|
WCC
|
WCC
|
WCC
|
WCC
|
訂貨須知：
一、①G41J襯膠隔膜閥產品名稱與型號②G41J襯膠隔膜閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定G41J襯膠隔膜閥型號，請按G41J襯膠隔膜閥型號直接向我們上歐銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上歐的閥門專家為您審核把關。
