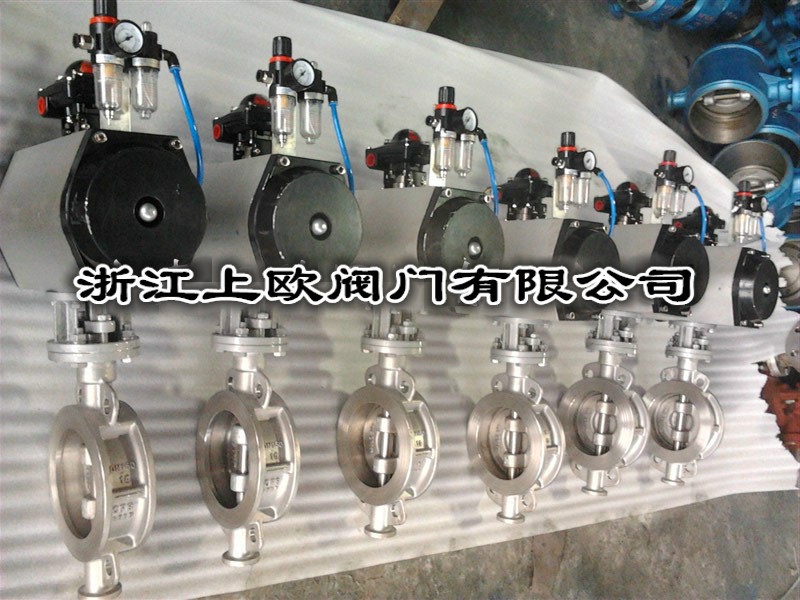

氣動不銹鋼對夾式蝶閥采用三偏心結構,閥座與碟板密封面均采用不同硬度和不銹鋼制作,具有良好的耐腐蝕性,使用壽命長,本閥軍郵雙向密封功能,產品符合國家GB/T13927-92閥門壓力試驗標準。
主要零部件材料
零件名稱 |
材料 |
閥體 |
WCB、合金鋼、不銹鋼、QT450-10 |
蝶板 |
WCB、合金鋼、不銹鋼、QT450-10 |
閥軸 |
2Cr13不銹鋼、合金鋼 |
密封圈 |
不銹鋼圈 |
填料 |
柔性石墨 |
采用標準
制造標準 |
JB/T 8527-97 |
法蘭標準 |
GB9113-2000 |
結構長度標準 |
GB12221-89 |
檢驗標準 |
GB/T 13927-92 |
主要外形連接尺寸 ?。▎挝?mm)
公稱通經(DN)
|
主要尺寸 |
法蘭尺寸和螺栓規格 |
1.0MPa |
1.6MPa |
2.5MPa |
L |
H |
H1 |
D1 |
4-Ф-M |
D1 |
4-Ф-M |
D1 |
4-Ф-M |
50 |
43 |
350 |
112 |
125 |
Ф18 |
125 |
Ф18 |
125 |
Ф18 |
65 |
46 |
370 |
115 |
145 |
Ф18 |
145 |
Ф18 |
145 |
Ф18 |
80 |
49 |
380 |
120 |
160 |
Ф18 |
160 |
Ф18 |
160 |
Ф18 |
100 |
56 |
420 |
138 |
180 |
Ф18 |
180 |
Ф18 |
190 |
Ф23 |
125 |
64 |
460 |
164 |
210 |
Ф18 |
210 |
Ф18 |
220 |
Ф27 |
150 |
70 |
555 |
175 |
240 |
Ф23 |
240 |
Ф23 |
250 |
Ф27 |
200 |
71 |
605 |
208 |
295 |
M20 |
295 |
M20 |
310 |
M24 |
250 |
76 |
680 |
243 |
350 |
M20 |
355 |
M24 |
370 |
M27 |
300 |
83 |
800 |
283 |
400 |
M20 |
410 |
M24 |
430 |
M27 |
350 |
92 |
835 |
310 |
460 |
M20 |
470 |
M24 |
490 |
M30 |
400 |
102 |
915 |
340 |
515 |
M24 |
525 |
M27 |
550 |
M33 |
450 |
114 |
960 |
380 |
565 |
M24 |
585 |
M27 |
600 |
M33 |
500 |
127 |
1020 |
410 |
620 |
M24 |
650 |
M30 |
660 |
M33 |
600 |
154 |
1225 |
470 |
725 |
M27 |
770 |
M33 |
770 |
M36 |
700 |
165 |
1355 |
550 |
840 |
M27 |
840 |
M33 |
875 |
M39 |
800 |
190 |
1470 |
640 |
950 |
M30 |
950 |
M36 |
990 |
M45 |
900 |
203 |
1545 |
710 |
1050 |
M30 |
1050 |
M36 |
1090 |
M45 |
1000 |
216 |
1795 |
770 |
1160 |
M33 |
1170 |
M39 |
1210 |
M52 |
1200 |
254 |
1965 |
890 |
1380 |
M36 |
1390 |
M45 |
1420 |
M52 |
