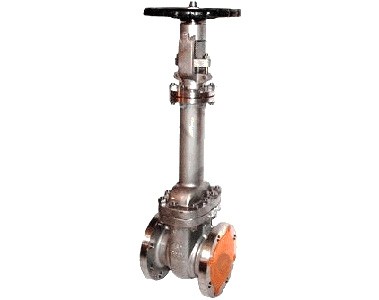

WZ41國標波紋管閘閥 ：
型號： WZ41
口徑： DN15-350
壓力： PN1.6～16MPa
材質： 鑄鐵、鑄鋼、不銹鋼
產品名稱：WZ41國標波紋管閘閥 適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。國標波紋管閘閥的主要特點： 產品結構合理、密封可靠、性能優良、造型美觀；密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長； 閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；雙重密封，性能更可靠；閥桿升降位置指示，更直觀；零件材質及法蘭、對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。波紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，特別適用于易燃、易爆、有毒及貴重介質的管路。
▲特點：雙層波紋管、維修方便、雙重密封、位置指示
▲應用場合：電站、天然氣、氨、真空、冷凍系統、熱油系統、熱水
▲閥門采用標準：
設計制造標準：GB12234、API6D；
結構長度標準：GB1221、ANSI B16.10；
法蘭標準：JB79、ANSI B16.5；
檢驗試驗標準：GB12937、API 598
WZ41國標波紋管閘閥主要零部件材質：
序號 名稱 材質
1 閥體 WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2 閥板 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3 閥桿 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4 波紋管組件 1Cr18Ni9Ti、304、316、304L、316L
5 支架 WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、
6 墊片 柔性石墨+不銹鋼Flexible graphite+stainless steel、PTFE
7 閥蓋 WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8 六角螺母 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9 雙頭螺栓 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10 填料 柔性石墨
11 填料壓蓋 WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12 閥桿螺母 銅合金
13 手輪 WCB QT400-18

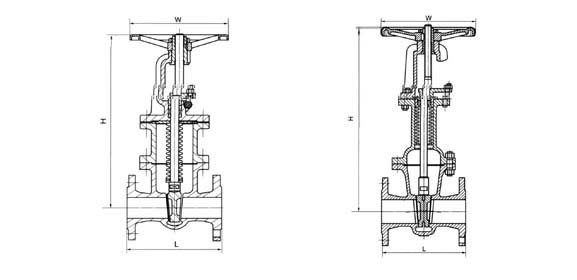

WZ41國標波紋管閘閥外形尺寸各連接尺寸
|
PN
|
DN
|
L
|
L1
|
D
|
D1
|
D2
|
B
|
f
|
F
|
D6
|
N-ф
|
△H
(STRODE)
|
|
1.6
|
15
|
130
|
80
|
95
|
65
|
45
|
14
|
2
|
-
|
-
|
4-14
|
13
|
|
20
|
150
|
90
|
105
|
75
|
55
|
14
|
2
|
-
|
-
|
4-14
|
17
|
|
25
|
160
|
110
|
115
|
85
|
65
|
14
|
2
|
-
|
-
|
4-14
|
22
|
|
32
|
180
|
127
|
135
|
100
|
78
|
16
|
2
|
-
|
-
|
4-18
|
29
|
|
40
|
200
|
156
|
145
|
110
|
85
|
16
|
3
|
-
|
-
|
4-18
|
34
|
|
50
|
230
|
170
|
160
|
125
|
100
|
16
|
3
|
-
|
-
|
4-18
|
43
|
|
65
|
290
|
-
|
180
|
145
|
120
|
18
|
3
|
-
|
-
|
4-18
|
50
|
|
80
|
310
|
-
|
195
|
160
|
135
|
20
|
3
|
-
|
-
|
8-18
|
58
|
|
100
|
350
|
-
|
215
|
180
|
155
|
20
|
3
|
-
|
-
|
8-18
|
78
|
|
125
|
400
|
-
|
245
|
210
|
185
|
22
|
3
|
-
|
-
|
8-18
|
105
|
|
150
|
480
|
-
|
280
|
240
|
210
|
24
|
3
|
-
|
-
|
8-23
|
112
|
|
200
|
600
|
-
|
335
|
295
|
265
|
26
|
3
|
-
|
-
|
12-23
|
150
|
|
2.5
|
15
|
130
|
80
|
95
|
65
|
45
|
16
|
2
|
-
|
-
|
4-14
|
13
|
|
20
|
150
|
90
|
105
|
75
|
55
|
16
|
2
|
-
|
-
|
4-14
|
17
|
|
25
|
160
|
110
|
115
|
85
|
65
|
16
|
2
|
-
|
-
|
4-14
|
22
|
|
32
|
180
|
127
|
135
|
100
|
78
|
18
|
2
|
-
|
-
|
4-18
|
29
|
|
40
|
200
|
156
|
145
|
110
|
85
|
18
|
3
|
-
|
-
|
4-18
|
34
|
|
50
|
230
|
170
|
160
|
125
|
100
|
20
|
3
|
-
|
-
|
4-18
|
43
|
|
65
|
290
|
-
|
180
|
145
|
120
|
22
|
3
|
-
|
-
|
8-18
|
50
|
|
80
|
310
|
-
|
195
|
160
|
135
|
22
|
3
|
-
|
-
|
8-18
|
58
|
|
100
|
350
|
-
|
230
|
190
|
160
|
24
|
3
|
-
|
-
|
8-23
|
78
|
|
125
|
400
|
-
|
270
|
220
|
188
|
28
|
3
|
-
|
-
|
8-25
|
105
|
|
150
|
480
|
-
|
300
|
250
|
218
|
30
|
3
|
-
|
-
|
8-25
|
112
|
|
200
|
600
|
-
|
360
|
310
|
278
|
34
|
3
|
-
|
-
|
12-25
|
150
|
|
4.0
|
15
|
130
|
80
|
95
|
65
|
45
|
16
|
2
|
4
|
40
|
4-14
|
13
|
|
20
|
150
|
90
|
105
|
75
|
55
|
16
|
2
|
4
|
51
|
4-14
|
17
|
|
25
|
160
|
110
|
115
|
85
|
65
|
16
|
2
|
4
|
58
|
4-14
|
22
|
|
32
|
180
|
127
|
135
|
100
|
78
|
18
|
2
|
4
|
66
|
4-18
|
29
|
|
40
|
200
|
156
|
145
|
110
|
85
|
18
|
3
|
4
|
76
|
4-18
|
34
|
|
50
|
230
|
170
|
160
|
125
|
100
|
20
|
3
|
4
|
88
|
4-18
|
43
|
|
65
|
290
|
-
|
180
|
145
|
120
|
22
|
3
|
4
|
110
|
8-18
|
50
|
|
80
|
310
|
-
|
195
|
160
|
135
|
22
|
3
|
4
|
121
|
8-18
|
58
|
|
100
|
350
|
-
|
230
|
190
|
160
|
24
|
3
|
4.5
|
150
|
8-23
|
78
|
|
125
|
400
|
-
|
270
|
220
|
188
|
28
|
3
|
4.5
|
176
|
8-25
|
105
|
|
150
|
480
|
-
|
300
|
250
|
218
|
30
|
3
|
4.5
|
204
|
8-25
|
112
|
WZ41國標波紋管閘閥 技術規范：
結構形式 BB-BG-OS & Y
驅動方式 手動
電動
設計標準 GB12234
結構長度 GB12221
連接法蘭 GB9113、JB79、HG20596
試驗和檢驗 JB/T 9092、GB/T13927
WZ41國標波紋管閘閥具有以下優點；
1．流體阻力小，密封面受介質的沖刷和侵蝕小。
2．開閉較省力。
3．介質流向不受限制，不擾流、不降低壓力。
4．形體簡單，結構長度短，制造工藝性好，適用范圍廣。
公稱壓力或壓力級：PN1.0-16.0MPa、ANSI CLASS 150-300LB、JIS10-20K
公稱通徑或口徑：DN10～1000、NPS 1/2 ～36"
連接方式：法蘭、對焊、螺紋等
適用溫度：-196℃～700℃
驅動方式：手動、傘齒輪傳動、氣動、電動、液動、氣液聯動、電液聯動
六、安裝與維護
1、 安裝：
（1） 安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。
（2） 在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。
（3) 切斷閥安裝前，應先徹底清洗管道。
（4） 安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。
（5） 閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。
（6） 介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。
2、 維護：
（1） 清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。
（2） 閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。
（3） 閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。
（4） 閥桿：表面損壞，只能換新。
（5） 推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當?shù)男蘩砗笫褂谩?br />
（6） 壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。
（7） 易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般多2-3年。
（8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。
訂貨須知：
一、①WZ41國標波紋管閘閥產品名稱與型號②WZ41國標波紋管閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定WZ41國標波紋管閘閥型號，請按WZ41國標波紋管閘閥型號直接向我們上歐銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上歐的閥門專家為您審核把關。
