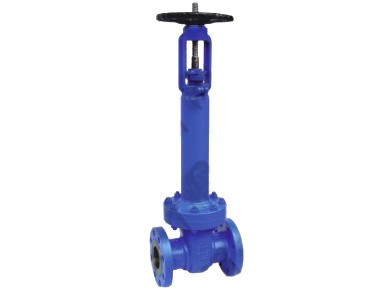

WZ41H美標波紋管閘閥應用范圍：
波紋管閘閥特別適用于易燃、易爆、有毒及貴重介質的管路。
WZ41H美標波紋管閘閥結構特點：
波紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，特別適用于易燃、易爆、有毒及貴重介質的管路。
波紋管采用不銹鋼或Inconel材料制造，波紋管密封結構設計合理，耐疲勞，使用壽命長。
WZ41H美標波紋管閘閥標準規范：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
WZ41H美標波紋管閘閥零件材料與工況：
|
序號
|
名稱
|
材質
|
|
1
|
閥體
|
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
|
|
2
|
閥板
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
|
|
3
|
閥桿
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
|
|
4
|
墊片
|
柔性石墨+不銹鋼
|
|
5
|
雙頭螺栓
|
ASTM 193-B7、A320-B8、A193-B8M
|
|
6
|
六角螺母
|
ASTM A194-2H、A194-8、A194-8M
|
|
7
|
閥蓋
|
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
|
|
8
|
波紋管組件
|
ASTM A182-F304、F316、F321、F304L、F316L
|
|
9
|
填料
|
柔性石墨
|
|
10
|
填料壓蓋
|
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
|
|
11
|
支架
|
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
|
|
12
|
閥桿螺母
|
銅合金
|
|
13
|
手輪
|
ASTM A536 Gr.60-40-18、A216-WCB
|
WZ41H美標波紋管閘閥主要尺寸及重量：
|
型號
|
WZ41-150LB
|
|
壓力等級
|
150LB
|
|
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
108
|
117
|
127
|
140
|
165
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
|
H
|
200
|
210
|
250
|
260
|
290
|
370
|
398
|
440
|
490
|
530
|
580
|
670
|
760
|
850
|
950
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量
|
8
|
9
|
10
|
15
|
22
|
30
|
42
|
55
|
70
|
100
|
140
|
180
|
250
|
350
|
450
|
|
型號
|
WZ41-300LB
|
|
壓力等級
|
300LB
|
|
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
140
|
152
|
165
|
178
|
190
|
216
|
241
|
283
|
305
|
381
|
403
|
419
|
457
|
502
|
762
|
|
H
|
300
|
210
|
250
|
260
|
290
|
370
|
398
|
440
|
490
|
530
|
580
|
670
|
760
|
850
|
980
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量
|
9
|
10
|
12
|
18
|
25
|
38
|
53
|
70
|
88
|
125
|
175
|
225
|
310
|
440
|
560
|
|
型號
|
WZ41-600LB
|
|
壓力等級
|
600LB
|
|
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
787
|
838
|
889
|
|
H
|
200
|
210
|
250
|
260
|
290
|
370
|
398
|
440
|
490
|
530
|
580
|
670
|
760
|
850
|
980
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量
|
11
|
13
|
16
|
24
|
32
|
50
|
70
|
90
|
105
|
165
|
230
|
300
|
400
|
570
|
730
|
訂貨須知：
一、①WZ41H美標波紋管閘閥產品名稱與型號②WZ41H美標波紋管閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定WZ41H美標波紋管閘閥型號，請按WZ41H美標波紋管閘閥型號直接向我們上歐銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上歐的閥門專家為您審核把關。
