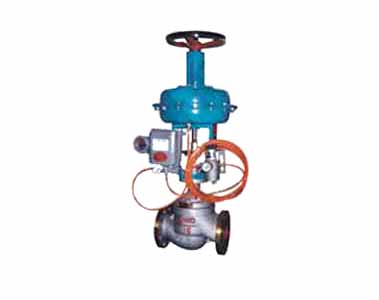

ZHAM氣動套筒調節閥概述：
氣動套筒調節閥由氣動多彈簧薄膜執行機構和低流阻套筒調節機構，調節切斷機構組成，與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低，壓差大的工業過程自動控制中。
1、ZJHM型氣動套筒調節閥是自動化控制系統中儀表的執行單元，采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，可實現分程控制（段幅信號），從而改變閥門開度位移，達到對流體介質的工藝參數精確調節控制
2、ZJHM型氣動套筒調節閥按作用模式可分；
正作用：氣閉式-常開型（當信號壓力增大時閥位向下位移），《B型》
反作用：氣開式-常閉型（當信號壓力增大時閥位向上位移），《K型》
3、氣動套筒調節閥采用了平衡型閥芯，不平衡力小，操作穩定適用于閥前閥后壓差大且泄漏稍大的工作場合。
4、直通低流阻套筒閥閥芯采用了壓力平衡式閥芯，（雙密封面或單密封面）結構，閥芯為圓柱型，經過精密加工開出一定特性的窗孔，由套筒的內圓導向和頂導向，因而閥桿上不平衡力很小、操作穩定、性能好，是一種力平衡型的調節閥。適用于閥前后兩端壓差較高的場合，由于閥芯有套筒的側面導向，受渦流沖擊所產生的振動被減弱，故具有噪音低、空化閃蒸作用小、使用壽命長等優點。但閥座泄漏率較單座閥稍大。
5、通過改變閥芯形狀的設計；不同的閥芯窗孔形狀會得到不同流量特性值：等百分比（對數）性、直線性。
本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。
有標準型、調節切斷型、波紋管密封型、夾套保溫型等品種。產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN20~300mm；適用流體溫度有-60~+450℃；按溫度高低配用不同閥蓋可分常溫型、高溫型和低溫型。
三、ZJHM氣動薄膜套筒調節閥 主要零件材料
|
零件名稱 |
材料 |
溫度范圍 |
|
閥體上閥蓋 |
HT200 |
-20～200℃ |
|
ZG230-450 |
-40～450℃ |
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
ZG0Cr18Ni12Mo2Ti |
-250～550℃ |
|
閥芯、閥座 |
1Cr18Ni9 |
-250～550℃ |
|
0Cr18Ni12Mo2Ti |
-250～550℃ |
|
填 料 |
聚四氟乙烯 |
-40～200℃ |
|
膜 片 |
丁晴橡膠夾增強滌淪織物 |
|
|
壓縮彈簧 |
60Si2Mn |
|
|
膜 蓋 |
A3 |
|
四、ZJHM氣動薄膜套筒調節閥 主要性能指標
|
公稱通徑mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|
閥座直徑mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
可與本公司
商洽生產 |
額定流量
系數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
|
公稱壓力MPa |
0.6 1.6 4.0 6.4 |
|
行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
|
|
|
流量特性 |
直線、等百分比、快開型 |
|
介質溫度℃ |
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ |
|
法蘭標準 |
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 |
|
閥體材質 |
PN
(MPa) |
0.6,1.6 |
WCB(ZG230-450) CF3CF8 CF8M |
|
4.0,6.4 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|
閥體型式 |
直通單座鑄造球型閥 |
|
閥芯材質 |
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M |
|
上閥蓋形式 |
普通式(常溫型)、熱片式(中溫型)、低溫型 |
|
可調比R |
50:1 |
|
氣源接頭 |
M16×1.5 |
|
|
|
|
氣動薄膜套筒調節閥內部結構圖 |
氣動薄膜套筒調節閥流量特性圖 |
五、ZJHM氣動薄膜套筒調節閥 執行機構主要技術參數
|
型號 |
ZHA-22
ZHB-22 |
ZHA-23
ZHB-23 |
ZHB-34
ZHB-34 |
ZHA-45
ZHB-45 |
ZHA-56
ZHB-56 |
|
有效面積cm2 |
350 |
350 |
560 |
900 |
1600 |
|
行程mm |
16 |
25 |
40 |
60 |
100 |
|
彈簧范圍KPa |
20～100(標準):40～200;
80～240; 20～60; 60～100 |
六、ZJHM氣動薄膜套筒調節閥 性能指標
|
項目 |
指標值 |
項目 |
指標值 |
|
基本誤差% |
不帶定位器 |
±5.0 |
始
終
點
偏
差
% |
氣關 |
不帶定位器 |
始點 |
±5.0 |
|
帶定位器 |
±1.0 |
終點 |
±2.5 |
|
回差% |
不帶定位器 |
≤3.0 |
帶定位器 |
始點 |
±1.0 |
|
終點 |
±1.0 |
|
帶定位器 |
≤1.0 |
氣開 |
不帶定位器 |
始點 |
±2.5 |
|
終點 |
±5.0 |
|
死區% |
不帶定位器 |
≤3.0 |
帶定位器 |
始點 |
±1.0 |
|
終點 |
±1.0 |
|
帶定位器 |
≤0.4 |
允許泄漏量L/h |
1×10-4×閥額定容 |
訂貨須知：
一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按ZHAM氣動套筒調節閥型號直接向我們上歐銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上歐的閥門專家為您審核把關。
