產品概述:
由電動執行機構與各種的閥體(雙座)組配而成,而具備了各種閥的特點。電動調節閥以單相交流 220V 電源為動力,接受統一的標準電信號 0~10mA DC 或 4~20mA DC,自動的控制閥門開度,達到對工作流量、壓力、溫度、液位等參數的自動控制,是生產過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。
產品性能參數:
性能參數
型號 |
PN |
工作壓力MPa |
適用溫度/℃ |
輸入信號mA DC |
輸入電阻Ω |
電源電壓及頻率 |
靈敏度μA |
V |
Hz |
ZAZN-16 |
16 |
1.6 |
≤200 |
0~10 |
4~20 |
200 |
250 |
220 |
50~60 |
≤150 |
≤240 |
ZAZN-40 |
40 |
4 |
C、P:≤250; |
C、P:≤450(帶散熱片) |
ZAZN-63P |
63 |
6.3 |
DKZ電動執行機構性能參數
型號 |
輸入信號/mA DC |
出軸推力/N |
行程/mm |
全行程時間/mm |
Ⅱ型 |
DKZ-310 |
0~10 |
4000 |
16 |
12.5 |
25 |
30 |
DKZ-410 |
6400 |
40 |
32 |
60 |
48 |
DKZ-510 |
16000 |
60 |
37 |
100 |
62 |
Ⅲ型 |
DKZ-3200 |
4~20 |
2500 |
16 |
10 |
DKZ-3300 |
25 |
15.6 |
DKZ-4400 |
6400 |
40 |
25 |
DKZ-4500 |
60 |
37.5 |
產品零部件材料:
零部件材料
型號 |
閥體、閥蓋 |
閥芯、閥桿、閥座 |
墊片 |
填料 |
ZAZN-16 |
HT200 |
1Cr18Ni9 |
石棉橡膠板 |
聚四氟乙烯 |
ZAZN-40 |
ZG25 |
1Cr18Ni9 |
石棉橡膠板 |
聚四氟乙烯 |
ZAZN-63P |
1Cr18Ni9 |
1Cr18Ni9 |
石棉橡膠板 |
聚四氟乙烯 |
產品外形結構尺寸:
主要外形結構尺寸
DN |
D |
D1 |
D2 |
f |
b |
z×φd |
t |
L |
25 |
115 |
85 |
65 |
2 |
16 |
4×φ14 |
4 |
185 |
32 |
135 |
100 |
78 |
2 |
18 |
4×φ18 |
5 |
200 |
40 |
145 |
110 |
85 |
3 |
18 |
4×φ18 |
5 |
220 |
50 |
160 |
125 |
100 |
3 |
20 |
4×φ18 |
5 |
250 |
65 |
180 |
145 |
120 |
3 |
20 |
4×φ18 |
5 |
275 |
80 |
195 |
160 |
135 |
3 |
22 |
8×φ18 |
5 |
305 |
100 |
215 |
180 |
155 |
3 |
24 |
8×φ18 |
5 |
350 |
125 |
245 |
210 |
185 |
3 |
26 |
8×φ18 |
5 |
410 |
150 |
280 |
240 |
210 |
3 |
28 |
8×φ23 |
5 |
450 |
200 |
335 |
295 |
265 |
3 |
30 |
12×φ23 |
5 |
550 |
250 |
405 |
355 |
320 |
3 |
32 |
12×φ25 |
5 |
640 |
300 |
460 |
410 |
375 |
4 |
34 |
12×φ25 |
5 |
720 |
ZAZN-40型電動直行程單座調節閥主要外形結構尺寸
DN |
D |
D1 |
D2 |
f |
D6 |
f1 |
b |
z×φd |
H2 |
H1 |
H1ˊ |
25 |
190 |
115 |
85 |
65 |
58 |
4 |
16 |
4×φ14 |
117 |
670 |
752 |
32 |
210 |
135 |
100 |
75 |
66 |
4 |
18 |
4×φ18 |
120 |
673 |
754 |
40 |
230 |
145 |
110 |
85 |
76 |
4 |
18 |
4×φ18 |
139 |
693 |
776 |
50 |
255 |
160 |
125 |
100 |
88 |
4 |
20 |
4×φ18 |
144 |
698 |
804 |
65 |
285 |
180 |
145 |
120 |
110 |
4 |
22 |
8×φ18 |
188 |
799 |
954 |
80 |
310 |
195 |
160 |
135 |
121 |
4 |
22 |
8×φ18 |
208 |
809 |
964 |
100 |
355 |
230 |
190 |
160 |
150 |
4.5 |
24 |
8×φ23 |
220 |
821 |
976 |
125 |
425 |
270 |
220 |
188 |
176 |
4.5 |
28 |
8×φ25 |
268 |
907 |
1090 |
150 |
460 |
300 |
250 |
218 |
204 |
4.5 |
30 |
8×φ25 |
278 |
917 |
1100 |
200 |
560 |
375 |
320 |
282 |
260 |
4.5 |
38 |
12×φ30 |
320 |
959 |
1142 |
250 |
655 |
445 |
385 |
345 |
313 |
4.5 |
42 |
12×φ34 |
441 |
1161 |
1309 |
300 |
735 |
510 |
450 |
408 |
364 |
4.5 |
46 |
16×φ34 |
465 |
1175 |
1355 |
ZAZN-63型電動直行程雙座調節閥主要外形及結構尺寸
DN |
D |
D1 |
D2 |
f |
D6 |
f1 |
b |
z×φd |
H2 |
H1 |
H1ˊ |
25 |
205 |
135 |
100 |
78 |
2 |
58 |
4 |
4×φ18 |
117 |
670 |
752 |
32 |
220 |
150 |
110 |
82 |
2 |
66 |
4 |
4×φ23 |
120 |
673 |
754 |
40 |
240 |
165 |
125 |
95 |
3 |
76 |
4 |
4×φ23 |
139 |
693 |
776 |
50 |
265 |
175 |
135 |
105 |
3 |
88 |
4 |
4×φ23 |
144 |
698 |
804 |
65 |
295 |
200 |
160 |
130 |
3 |
110 |
4 |
8×φ23 |
188 |
799 |
954 |
80 |
325 |
210 |
170 |
140 |
3 |
121 |
4 |
8×φ23 |
208 |
809 |
964 |
100 |
370 |
250 |
200 |
168 |
3 |
150 |
4.5 |
8×φ25 |
220 |
821 |
976 |
125 |
440 |
295 |
240 |
202 |
3 |
176 |
4.5 |
8×φ30 |
268 |
907 |
1090 |
150 |
475 |
340 |
280 |
240 |
3 |
204 |
4.5 |
8×φ34 |
278 |
917 |
1100 |
200 |
570 |
405 |
345 |
300 |
3 |
260 |
4.5 |
12×φ34 |
320 |
959 |
1142 |
250 |
670 |
470 |
400 |
325 |
3 |
313 |
4.5 |
12×φ41 |
441 |
1161 |
1309 |
300 |
750 |
530 |
460 |
412 |
4 |
364 |
4.5 |
16×φ41 |
465 |
1175 |
1355 |

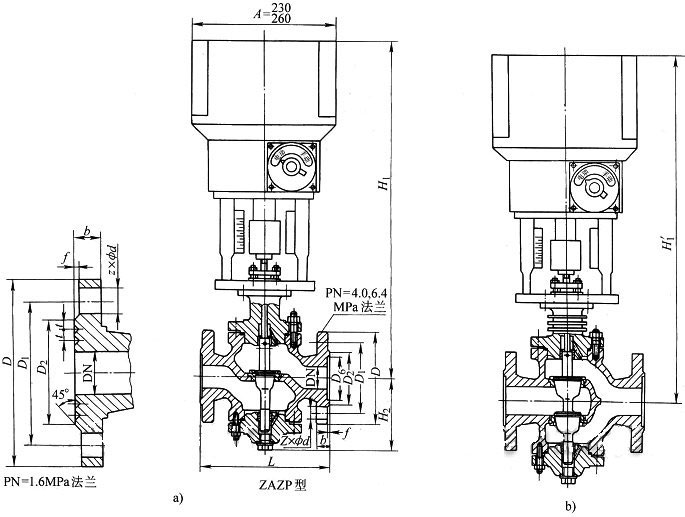

產品外形結構尺寸圖:

電動調節閥安裝與使用時注意事項:
(1)調節閥屬于現場儀表,要求環境溫度應在-25~60℃范圍,相對濕度95%.如果是安裝在露天或高溫場合,應采取防水,降溫措施.在有震源的地方要遠離振源或增加防振措施.
(2)調節閥一般應垂直安裝,特殊情況下可以傾斜,如傾斜角度很大或者閥本身自重太大時對閥應增加支承件保護.
(3)安裝調節閥的管道一般不要離地面或地板太高,在管道高度大于2m時應盡量設置平臺,以利于操作手輪和便于進行維修.
(4)調節閥安裝前應對管路進行清洗,排除污物和焊渣.安裝后,為保證不使雜質殘留在閥體內,還應再次對閥門進行清洗,即通入介質時應使所有閥門開啟,以免雜質卡住.在使用手輪機構后,應恢復到原來的空檔位置.
(5)為了使調節閥在發生故障或維修的情況下使生產過程能繼續進行,調節閥應加旁通管路.同時還應特別注意,調節閥的安裝位置是否符合工藝過程的要求.
(6)電動調節閥的電氣部分安裝應根據有關電氣設備施工要求進行.如是隔爆型產品應按《爆炸危險場所電氣設備安裝規范》要求進行安裝.如現場導線采用SBH型或其它六芯或八芯,外徑為Φ11.3mm左右的膠皮安裝電纜線.在使用維修中,在易爆場所嚴禁通電開蓋維修和對隔爆面進行撬打.同時在拆裝中不要磕傷或劃傷隔爆面,檢修后要還原成原來的隔爆要求狀態.
(7)執行機構的減速器拆修后應注意加油潤滑,低速電機一般不要拆洗加油.裝配后還應檢查閥位與閥位開度指示是否相符.
