產品概述 ：
（差壓）調節閥，由閥體、閥座、閥芯部件等零部件組成，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性（最高溫度350℃）的液體、氣體和蒸汽等介質的壓力控制裝置。廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。
產品零件資料：
1.閥體、閥蓋：HT200 ZG230～450 ZG1Cr18Ni9Ti；2.閥芯、閥座：1Cr18Ni9Ti；3.波 紋 膜 片：丁腈橡膠夾增強滌綸織物；4.填 料：聚四氟乙烯、柔性石墨；5.彈 簧：60si2Mn；6.膜 蓋：A3；7.推桿、閥桿：2Cr13、1Cr18Ni9Ti；8.襯 套：2Cr13；9.墊 片：橡膠石棉板、10、1Cr18Ni9石棉纏繞墊片；
產品技術參數：
技術參數
|
公稱通徑 mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
額定流量系數 Kvs |
3.2 |
5 |
8 |
12.5 |
20 |
32 |
50 |
80 |
125 |
160 |
320 |
450 |
630 |
|
公稱壓力 MPa |
1.6 ； 4.0 |
|
Z 值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
|
最高工作溫度℃ |
V230 V231 |
液體≤ 140 ；氣體≤ 80 |
|
硬密封 V230 |
配隔離罐≤ 200 |
配隔離罐和加長件≤ 300* |
|
配隔離罐和散熱片≤ 200 |
|
壓力平衡元件 |
波紋管 |
滾動膜片 |
|
法 蘭 標 準 |
DIA （亦可按用戶要求提供法蘭標準） |
|
閥 體 材 質 |
PN16 ：鑄鐵（工作溫度≤ 200 ℃）；
PN4.0 ：鑄鋼、鑄不銹鋼（工作溫度≤ 350 ℃） |
|
閥 芯 材 質 |
不銹鋼；軟密封為不銹鋼鑲嵌橡膠圈 |
|
最高工作壓力 MPa |
公稱壓力（注意△ Pmax 及工作壓力與工作溫度的關系） |
注：1、液體＞140℃、氣體＞80 ℃時閥倒裝；2、Z值：噪音衡量系數，該值用來衡量噪音大小，具體計算詳見自力式調節閥選擇指南。
產品型號、規格:
型號、規格
|
類別 |
壓力控制調節閥 |
差壓控制調節閥 |
|
閥后壓力調節閥 |
閥前壓力調節閥 |
差壓上升閥關閉 |
差壓上升閥開啟 |
|
軟密封 |
軟密封 |
軟密封 |
軟密封 |
|
型號 |
V231 D01 |
V231 D02 |
V231 D03 |
V231 D04 |
|
規格 |
DN15-250 |
閥門尺寸及重量:
V231-D01/D02自力式壓力調節閥PN16～PN4尺寸及重量
|
公稱通徑 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
L mm |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
B mm |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
295 |
325 |
372 |
|
大約重量 kg |
6.7 |
9.7 |
13 |
14 |
17 |
29 |
33 |
60 |
70 |
80 |
140 |
220 |
執行器尺寸及重量:
D02（D04）執行器尺寸及重量
|
有效面積 cm 2 |
32 |
80 |
250 |
630 |
|
D mm |
172 |
172 |
263 |
380 |
|
H mm |
435 |
430 |
470 |
520 |
|
大約重量 kg |
7.5 |
7.5 |
13 |
28 |
D01（D03）執行器尺寸及重量
|
有效面積 cm 2 |
32 |
80 |
250 |
630 |
|
D mm |
172 |
172 |
263 |
380 |
|
H mm |
440 |
435 |
440 |
520 |
|
大約重量 kg |
7.5 |
7.5 |
13 |
28 |
注：直接作用式自力式閥的總高及總重為控制閥與執行器高度及 重量之和。

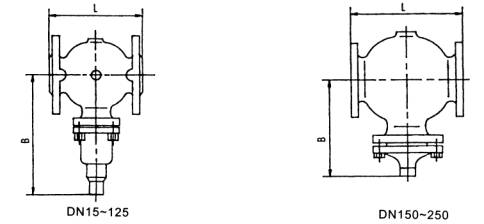

產品外形尺寸圖：
執行器尺寸圖：
用戶訂貨須知：
訂貨時請用戶提供以下資料
1.調節閥名稱、型號；2.公稱通徑；3.公稱壓力(MPa)；4.額定流量系數(Kv)；5.固有流量特性；6.介質名稱；7.工作溫度及范圍；8.整機作用方式；9.閥體、閥內件及填料材質；10.所配附件；11.其它特殊要求；
調節閥安裝注意事項：
調節閥安裝前的檢驗；在閥門操作的各個過程中，即安裝、試驗、操作和維修過程中的人員和設備的安全；在控制回路中作為最終控制元件的調節閥性能；若需手動操作時， 要滿足系統有效手動操作的安裝要求；維修調節閥的可接近性；維修、操作和安裝費用；由于機械或環境的需要，迫使閥門采取保護措施。
安裝前的檢驗：
調節閥運到場地時，應立即進行檢查，以確定是否符合規定，特別是安裝尺寸、材質、附件等。在此階段，凡是在裝運和裝卸過程中造成的任何明顯機械損傷，應及時處理，為保證調節閥在開車時能正常動作，使系統安全運行，還應檢查如下項目：
(1)外觀檢查 (2)始終點偏差
(3)全行程偏差 (4)基本誤差
(5)正反行程偏差 (6)泄漏量
(7)所有輔助設備如限位開關、閥門定位器等操作檢驗。
