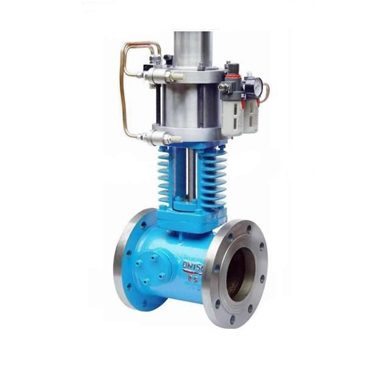

0.5～1s快速關閉抽汽止回閥又名快關逆止閥或快關門，該閥主要用于緊急止回和電廠汽輪機管路系統，在汽輪機突然失壓的情況下，能在0.5～1s關閉、防止管 路系統蒸汽和冷凝水倒流而導致汽輪機損壞。
0.5～1s快速關閉抽汽止回閥由閥門本體、快速助關裝置與控制系統組成。
閥瓣采用大角度斜置，縮短啟閉行程．并有氣（液）壓缸助關，使閥瓣在0.5～1s的時間內實現快速關閉。
0.5～1s快速關閉抽汽止回閥采用偏心金屬硬密封結構，通過氣（液）壓缸作用在閥瓣的推力，不僅可以達到快速關閉、止回的作用，在低壓差的情況下還可以起到截止的作用。
密封副采用硬面接觸，閥瓣密封面使用高耐磨材科雄焊加工而成，提高了鬧瓣在高流速的介質下的耐磨性和沖刷性能，并且提高了閥門在高溫、高壓的工況下的密封性能。
優化的閥桿偏心裝置使閥瓣關閉時處于較小的轉動慣矩，減少了閥瓣密剖而對閥座的沖擊。
獨殊的斜錐密封結構，密封可靠、啟閉自如，不會因快速關閉、高壓而出現閥瓣咬死現象。
三維偏心密封結構，實現了密封副在啟閉時無摩擦，開啟即分離，關閉接觸即密封，并且可自動補償密封面長期使用導臻的磨損，從而大大提高了閥門的使用壽命。
該閥可適用于水、氣體、蒸汽、油品等場合．適用說度為-29～425℃（碳素鋼）、 -29～550℃（合金鋼）、-196～600℃（不銹鋼）。
0.5～1s快速關閉抽汽止回閥工作原理：
(1）正常狀態
當汽輪機開始工作時，電磁鐵得電、高壓油 （壓縮空氣）經電磁閥進入抽汽止回閥的動作油（氣）缸的有桿腔，推動活塞向上移動，閥瓣在介質的壓力下打開，動作油缸的無桿腔通過電磁閥回油、氣動則通過快速事排氣閥排氣。電磁鐵失電，高壓油 （壓縮空氣）經電磁閥進入抽汽止回閥的動作油（氣）缸的有桿腔，使閥瓣快速關閉，并保持抽（氣）缸內的壓力。
(2）事故狀態
事故電信號使電磁鐵失電，電磁閥復位，動作油 （氣）缸的有腔切換到回油（排氣），同時動作油（氣）缸的無桿腔進高壓油（壓縮空氣），使閥瓣動作，快速切斷管路。
0.5～1s快速關閉抽汽止回閥主要部件材料：
|
序號 |
名稱 |
材料 |
|
1 |
支架 |
WCB |
|
2 |
活塞桿 |
1Cr18Ni9Ti |
|
3 |
密封材料 |
石墨、聚四氟乙烯、PTFE |
|
4 |
閥體 |
WCB、ZCCrMo、CF3、CF8 |
|
5 |
密封面 |
W、507/507Mo、STL6/STL12 |
|
6 |
閥瓣 |
WCB、ZCCrMo、CF3、CF8 |
|
7 |
閥桿 |
1Cr18Ni9Ti |

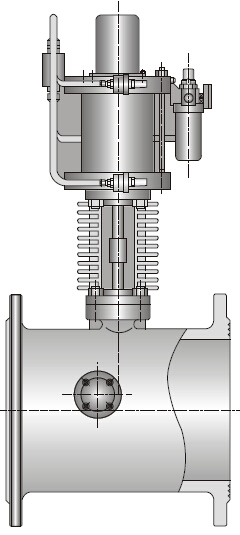

快速關閉抽汽止回閥簡圖（如下所示）
0.5～1s快速關閉抽汽止回閥尺寸表：
|
DN |
D |
D1 |
D2 |
B |
f |
z－φd |
L |
H1 |
|
100 |
215 |
180 |
155 |
20 |
3 |
8-18 |
250 |
610 |
|
125 |
245 |
210 |
185 |
22 |
3 |
8-18 |
280 |
645 |
|
150 |
280 |
240 |
210 |
24 |
3 |
8-23 |
300 |
675 |
|
200 |
335 |
295 |
265 |
26 |
3 |
12-23 |
330 |
692 |
|
250 |
405 |
355 |
320 |
30 |
3 |
12-25 |
370 |
670 |
|
300 |
460 |
410 |
375 |
30 |
4 |
12-25 |
400 |
845 |
|
350 |
520 |
470 |
435 |
34 |
4 |
16-25 |
450 |
877 |
|
400 |
580 |
525 |
485 |
36 |
4 |
16-30 |
500 |
925 |
|
450 |
640 |
585 |
545 |
40 |
4 |
20-30 |
550 |
1025 |
|
500 |
705 |
650 |
608 |
44 |
4 |
20-34 |
600 |
1120 |
|
600 |
840 |
770 |
718 |
48 |
5 |
20-41 |
650 |
1350 |
|
700 |
910 |
840 |
788 |
50 |
5 |
24-41 |
700 |
1480 |
|
800 |
1020 |
950 |
898 |
52 |
5 |
24-41 |
740 |
1670 |
