PXH44H斜盤式止回閥是將我公司多年的閥門生產技術結合國外先進產品設計開發的一種新型止回閥,其主要優點是克服旋啟式止回閥、升降式上回閥在工況下產生的撞擊、水擊現象,實現無撞擊操作。PXH44H斜盤式止回閥產品設計:法蘭尺寸按:ASMEB16.5GBHGSH壓力等級:Class150、300、600PN2.0、5.0、10.0MPa
PXH44H斜盤式止回閥結構特點:
雙偏心閥瓣,關閉時閥痤與密封面逐步接觸,達到無撞擊、無噪聲工作。
微彈性金屬閥座,密封性能好。
蝶式閥瓣設計,開關迅速、靈敏,使用壽命長。
斜盤式結構使流體通道呈流線型,流阻小,有節能效果。

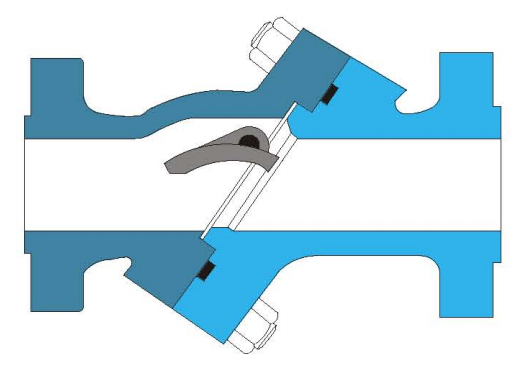

斜盤式止回閥結構
PXH44H斜盤式止回閥規格尺寸
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
650 |
700 |
750 |
900 |
NPS |
2 |
2-1/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
26 |
28 |
30 |
36 |
斜盤式止回閥壓力等級有:CLASS150,CLASS300,CLASS600,CLASS900,CLASS1500。
PXH44H斜盤式止回閥執行標準
設計標準 |
API6D、API594 |
壓力溫度等級標準 |
ASME B16.34 |
結構長度標準 |
API6D、API594 |
法蘭型式尺寸標準 |
ASME B16.5、ASME B16.47 |
檢驗與試驗標準 |
API598、API6D |

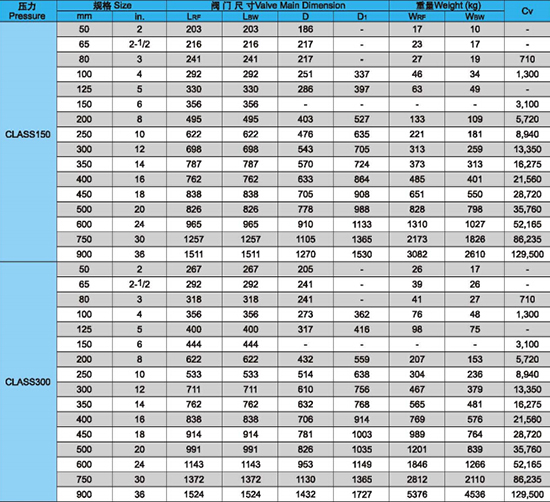

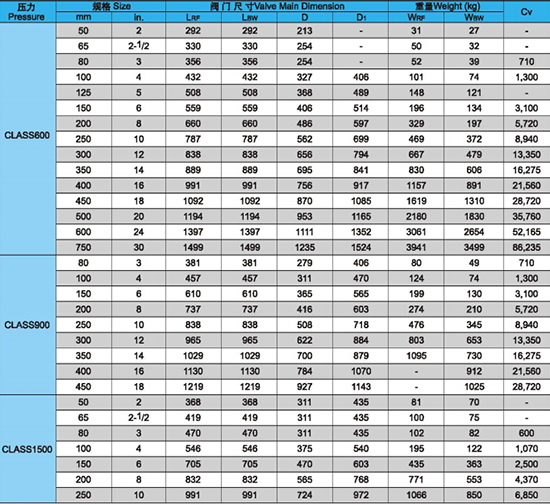

PXH44H斜盤式止回閥主要外形尺寸

PXH44H斜盤式止回閥適用溫度:-196℃~550℃,注:應根據不同的工況溫度選擇不同的材質。適用介質:水、油、汽以及各類腐蝕性介質,注:應根據不同的介質而選擇不同的材質。
