產品概述
是一種壓力平衡式的調節閥，閥結構緊湊，壓降損失小，流量大，可調范圍廣。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
本產品符合GB/T4213-92。
技術參數和性能
技術參數和性能
|
公稱通徑 |
40 |
50 |
80 |
100 |
150 |
200 |
|
閥體型式 |
角型雙座鑄造球形閥 |
|
公稱通徑 |
40、50、80、100、150、200mm |
|
公稱壓力 |
ANSI 900、1500、2500；JIS 63K |
|
連接型式 |
法蘭連接 |
RF、RJ |
|
法蘭標準 |
JISB2201-1984、ANSIB16.5-1981 |
|
焊接標準 |
嵌接焊SW(40~50mm) 對接焊BW(80~200mm) |
|
材料 |
鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、
ZG1Cr18Ni12Mo2Ti、ZG16L)鈦等 |
|
上閥蓋 |
常溫型 |
-5～+230℃ |
|
伸長I型 |
+230～+566℃ |
|
注：工作溫度不準超過各種材料的允許范圍 |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
石棉編織填料、石墨填料 |
|
閥芯形式 |
金屬閥座的壓力平衡結構 |
|
流量特性 |

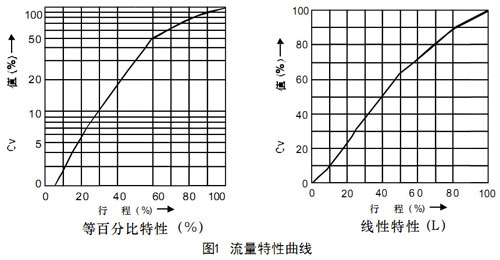

等百分比特性（%）和線性特性（L）（見圖1） |
|
閥芯材料 |
不銹鋼、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、
不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 |
執行器技術參數
執行器技術參數
|
執行器型式 |
HA多彈簧薄膜執行機構 |
|
膜片材料 |
丁腈橡膠夾尼龍布 |
|
彈簧范圍 |
40～200、80～240kPa |
|
供氣壓力 |
280～400kPa |
|
氣源接口 |
RC1/4" |
|
環境溫度 |
-30~+70℃ |
|
作用形式 |
氣-關式或氣-開式 |
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
主要性能指標
主要性能指標
|
泄漏量 |
金屬閥座：小于閥額定容量的0.1%，符合ANSIB16.104-1976Ⅲ級 |
|
回差 |
帶定位器 |
小于全行程的1% |
|
不帶定位器 |
小于全行程的3% |
|
基本誤差 |
帶定位器 |
小于全行程的±1% |
|
不帶定位器 |
小于全行程的±5% |
|
— |
注：采用標準的V型聚四氟乙烯填料 |
|
可調范圍 |
50：1 |
Cv值和行程
Cv值和行程
|
公稱通徑 |
40 |
50 |
80 100 |
150 |
200 |
|
閥座直徑 |
25 |
32 |
40 |
32 |
40 |
50 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
|
額定
Cv值
|
等百分
比特性 |
ANSI900、1500
JIS63K |
12 |
17 |
25 |
17 |
25 |
52 |
52 |
78 |
110 |
78 |
110 |
180 |
180 |
270 |
375 |
270 |
375 |
650 |
|
ANSI2500 |
12 |
17 |
12 |
17 31 |
31 |
52 |
78 52 |
78 |
125 |
125 |
180 270 |
180 |
270 |
470 |
線性
特性 |
ANSI900、1500
JIS63K |
12 |
20 |
30 |
20 |
30 |
62 |
62 |
90 |
135 |
90 |
135 |
210 |
210 |
330 |
485 |
330 |
485 |
700 |
|
ANSI2500 |
|
12 |
20 |
12 |
20 |
43 |
43 |
62 |
90 |
62 |
90 |
150 |
150 |
210 |
330 |
210 |
330 |
520 |
|
額定直程 |
25 |
38 |
50 |
75 |
流量特性
