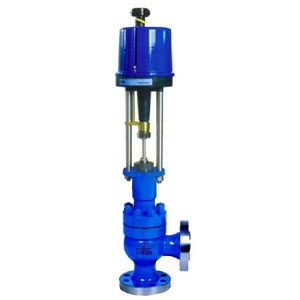

產品概述
ZDSJ電動角型調節閥采用頂部導向結構，配用多彈簧氣動執行機構或電子式電動執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液 體等介質，使工藝參數如壓力、流量、溫度、液位保持在給定值。 特別適用于允許泄露量小閥前閥后壓差不大的高粘度、含有懸 浮物和顆粒狀物質的的調節，可避免結焦、堵塞，便于自凈與清洗的場合。 本系列產品有常溫型、調節切斷型、波紋管密封型、高溫 型、夾套保溫型等多種系列。產品公稱壓力等級有 PN10、16、 25、64、100；閥體口徑范圍DN20-DN200。泄露等級有Ⅳ或Ⅵ級。適用流體溫度由-200℃-+560℃范圍內多種檔次，流量特性為線形或等百分比。多種規格可供選擇。本系列調節閥結構新穎，功能完善、品種齊全。
主要技術參數
ZDSJ電動角型調節閥主要技術參數
|
本體部分 |
|
閥體形式 |
角型鑄造閥 |
|
閥體材質 |
ZG230-450 ZG1Cr18Ni9 |
|
公稱通徑 |
DN20-DN300 |
|
公稱壓力 |
PN1.6 2.5 4.0 6.4 10.0MPa
ANSI 150 300 600LB JIS 10K 20K 30K 40K |
|
連接形式 |
法蘭：FF RF RTJ 等 焊接：SW BW |
|
結構長度 |
符合 IEC534 |
|
閥蓋型式 |
常溫型 高溫型 波紋管密封型 低溫型 |
|
填料 |
聚四氟乙烯 柔性石墨等 |
|
密封墊 |
金屬夾石墨密封墊 四氟乙烯墊等 |
|
閥內部件 |
|
閥芯型式 |
單座柱塞型 |
|
流量特性 |
線性 等百分比 |
|
內件材質 |
1Cr18Ni9Ti 1Cr18Ni9Ti+PTFE |
|
執行機構 |
|
電動 |
PSL系列 3810L系列 |

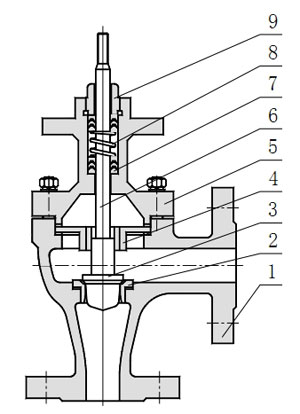

主要零件材料及內部結構
ZDSJ電動角型調節閥主要零件材料及內部結構
|
本體材質為碳鋼 |
|
1 |
閥體 |
WCB |
LCB |
WC9 |
|
2 |
閥座 |
304 |
304 |
304 |
|
3 |
閥芯 |
304 |
304 |
304 |
|
4 |
導向套 |
304 |
304 |
304 |
|
5 |
閥蓋 |
WCB |
LCB |
WC9 |
|
6 |
閥桿 |
304 |
304 |
304 |
|
7 |
填料 |
PTFE/柔性石墨 |
|
8 |
彈簧 |
65Mn |
|
9 |
螺母 |
304 |
304 |
304 |
|
本體材質為不銹鋼 |
|
1 |
閥體 |
CF8 |
CF8M |
CF3M |
|
2 |
閥座 |
304 |
316 |
316L |
|
3 |
閥芯 |
304 |
316 |
316L |
|
4 |
導向套 |
304 |
316 |
316L |
|
5 |
閥蓋 |
CF8 |
CF8M |
CF3M |
|
6 |
閥桿 |
304 |
316 |
316L |
|
7 |
填料 |
PTFE/柔性石墨 |
|
8 |
彈簧 |
65Mn |
|
9 |
螺母 |
304 |
316 |
316L |
注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。

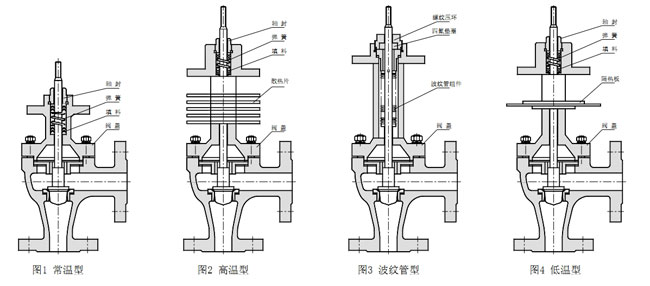

閥蓋型式
注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。 低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

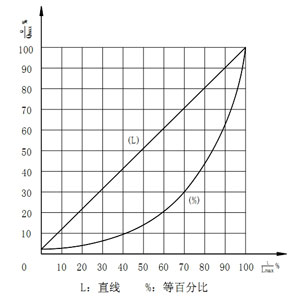

流量特性
ZDSJ電動角型調節閥固有流量特性對行程下的相對流量數值 單位：(%)
行程
流量特性 |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
|
線性 |
2 |
11.8 |
21.7 |
32.1 |
42 |
51.2 |
61.2 |
71.1 |
80.4 |
90.5 |
100 |
|
等百分比 |
2 |
3.1 |
4.5 |
6.5 |
9.6 |
14.2 |
19.8 |
29.9 |
45.6 |
68.2 |
100 |
電動角式調節閥規格與技術參數
ZDSJ電動角型調節閥規格與技術參數
|
公稱通徑 DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數 Kv |
6.5 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
|
行程 mm |
10 |
16 |
25 |
40 |
60 |
100 |
100 |
|
允許壓差ΔMPa |
6.1 |
3.8 |
2.3 |
1.4 |
1 |
2.3 |
1.6 |
1 |
0.8 |
0.6 |
0.4 |
|
|
|
基本誤差 |
±2.5 |
|
回差 % |
2.5 |
|
死區 % |
1 |
|
始終點偏差 % |
±2.5 |
|
額定行程偏差 % |
2.5 |
|
允許泄漏量 Q |
Kv 值的 0.1% |
|
可調范圍 |
30:01:00 |
配用執
行機構 |
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL320 |
|
3810L |
SA-08 |
381LSA-30 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
381LSC-160 |
|
適用溫度 |
常溫-20℃～+200℃ 鑄鋼 ZG25 鑄不銹鋼 ZG1Cr18Ni9Ti |
|
中溫-40℃～+450℃ 鑄鋼 ZG25 鑄不銹鋼 ZG1Cr18Ni9Ti |
|
常溫-20℃～+200℃ 鑄鋼 ZG25 鑄不銹鋼 ZG1Cr18Ni9Ti |
|
中溫-40℃～+450℃ 鑄鋼 ZG25 鑄不銹鋼 ZG1Cr18Ni9Ti |
允許壓差表
ZDSJ電動角型調節閥電子式執行機構（3810L 系列）單位（MPa）
執行機構
型號 |
輸出推力
（KN） |
閥座直徑 dn（mm） |
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
3810LSA-08 |
0.8 |
2.38 |
1.52 |
0.93 |
0.59 |
0.38 |
|
|
|
|
|
|
|
1.91 |
1.22 |
0.74 |
0.47 |
0.3 |
|
|
|
|
|
|
|
3810LSA-20 |
2 |
4.77 |
3.05 |
1.86 |
1.19 |
0.76 |
0.45 |
|
|
|
|
|
|
3.82 |
2.44 |
1.49 |
0.95 |
0.61 |
0.36 |
|
|
|
|
|
|
3810LSB-30 |
3 |
|
|
2.79 |
1.79 |
1.14 |
0.67 |
1.21 |
0.28 |
0.18 |
0.12 |
0.03 |
|
|
|
2.23 |
1.43 |
0.91 |
0.54 |
0.96 |
0.22 |
0.14 |
0.1 |
0.02 |
|
3810LSB-50 |
5 |
|
|
4.66 |
2.98 |
1.91 |
1.13 |
1.51 |
0.47 |
0.3 |
0.21 |
0.08 |
|
|
|
3.73 |
2.38 |
1.52 |
0.9 |
1.2 |
0.38 |
0.24 |
0.16 |
0.06 |
|
3810LSC-65 |
6.5 |
|
|
|
|
|
1.35 |
2.34 |
0.57 |
0.36 |
0.25 |
0.11 |
|
|
|
|
|
|
1.08 |
1.87 |
0.45 |
0.29 |
0.2 |
0.08 |
|
3810LSC-99 |
10 |
|
|
|
|
|
2.26 |
2.92 |
0.95 |
0.61 |
0.42 |
0.2 |
|
|
|
|
|
|
1.8 |
2.33 |
0.76 |
0.48 |
0.33 |
0.15 |
|
3810LSC-160 |
16 |
|
|
|
|
|
|
|
|
0.97 |
0.67 |
0.35 |
|
|
|
|
|
|
|
|
|
0.78 |
0.54 |
0.27 |
允許壓差表的附注說明
● 填料材質為 PTFE；
● 介質的流向與閥芯關閉的方向相反；
● 金屬密封型泄露等級為Ⅳ級；
● 數值受公稱壓力、溫度表限制；
● 波紋管密封型 P2≠0 時需重新核對；
特殊要求
● 特殊檢驗；
● 完全去油、去水處理；
● 禁銅處理；
● 特殊接口、配管；
● 真空條件下使用；
● 指定涂層顏色；
● 特殊介質（氧氣、氫氣、氯氣）；
配電動執行機構外形尺寸（常溫型、高溫型）
ZDSJ電動角型調節閥外形尺寸（常溫型、高溫型）單位
|
公稱通徑（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
PN16/25 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
95 |
100 |
|
PN40 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
95 |
100 |
|
PN64、100 |
115 |
115 |
130 |
130 |
150 |
170 |
190 |
215 |
250 |
275 |
325 |
115 |
115 |
|
H |
PN16/25 |
349 |
350 |
358 |
378 |
393 |
494 |
503 |
521 |
634 |
696 |
715 |
840 |
915 |
|
PN40 |
349 |
350 |
358 |
378 |
393 |
494 |
503 |
521 |
634 |
696 |
715 |
840 |
915 |
|
PN64/100 |
355 |
358 |
365 |
384 |
400 |
502 |
512 |
530 |
641 |
705 |
724 |
860 |
934 |
|
H1 |
PN16/25 |
444 |
445 |
458 |
478 |
492 |
594 |
628 |
646 |
759 |
846 |
915 |
974 |
1025 |
|
PN40 |
444 |
445 |
458 |
478 |
492 |
594 |
628 |
646 |
759 |
846 |
915 |
974 |
1025 |
|
PN64/100 |
450 |
450 |
465 |
485 |
500 |
602 |
635 |
655 |
768 |
855 |
935 |
988 |
1050 |
|
R |
201 |
202 |
204 |
208、210 |
210、316 |
320 |
|
壓力等級 |
GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K |
注：表中尺寸為不帶標準型附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。

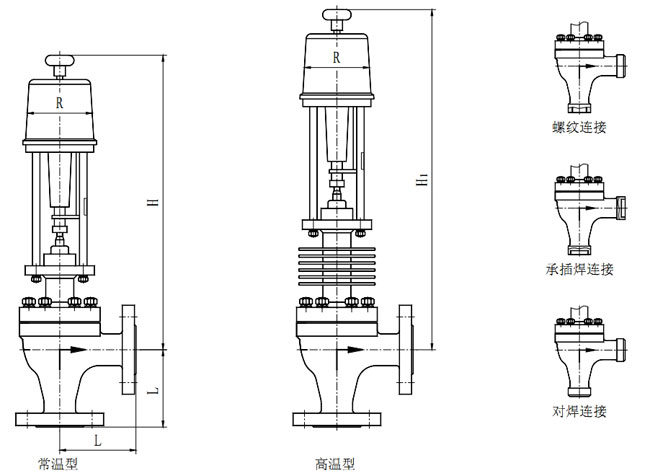

產品外形結構尺寸圖
