產品概述
是專門針對小流量調節而 開發的小口徑調節閥。它具有體積小、重量輕、性能高、用于微小流量的精確控制等特點。調節不干凈介質時，應針對 其節流間隙小的問題，注意預防堵卡現象的發生。它適用于 液體、蒸汽等介質的注流量調節場合。
本系列調節閥采用模塊化設計，可采用不同組合、配用 各種附件。
主要零部件參數
主要零部件參數
|
本體部分 |
|
閥體形式 |
直通鍛造閥體 |
|
閥體材質 |
20# F22 304 316 |
|
公稱通徑 |
DN15～DN20 |
|
公稱壓力 |
PN1.6 4.0 10.0 16.0 20.0 32.0MPa
ANSI 150 300 600 900 1500LB |
|
連接形式 |
法蘭:FF RF RTJ 等
螺紋:NPT 焊接:SW BW |
|
結構長度 |
符合 IEC534 |
|
閥蓋形式 |
一體式 |
|
填料 |
聚四氟乙烯 柔性石墨等 |
|
密封墊 |
金屬夾石墨密封墊 四氟乙烯墊等 |
|
閥內部件 |
|
閥芯型式 |
單座柱塞式 |
|
流量特性 |
等百分比、線性 |
|
內件材質 |
標準材質組合及使用溫度、壓力請 參閱附表 |
|
執行機構 |
|
型號 |
3810L系列、PSL系列 |
|
主要技術參數 |
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
|
防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄 |
|
環境溫度：-25～+70℃、環境濕度：≤95% |
主要性能指標
主要性能指標
|
項目 |
指標值 |
|
基本誤差% |
配3810L±2.5； 配PSL±1.0 |
|
回差% |
配3810L ±2.5； 配PSL±1.0 |
|
死區% |
1 |
|
始終點偏差% |
電開 |
始點±2.5 |
終點±2.5 |
|
始點±2.5 |
終點±2.5 |
|
電關 |
始點 |
±2.5 |
|
終點 |
±2.5 |
|
額定行程偏差% |
≤2.5 |
|
泄露量L/h |
0.01%×閥額定容量 |
|
可調范圍R |
30:01:00 |
產品外形尺寸
外形尺寸 單位
|
公通通徑 |
G1/2" |
G3/4" |
|
連接長度 L(mm) |
92 |
92 |
|
高度 H(mm) |
30 |
30 |
|
H1(mm) |
400 |
400 |
|
D(mm) |
225 |
225 |

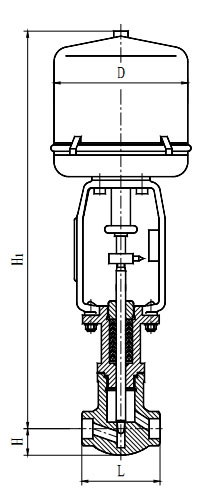

產品外形結構尺寸圖
注：本公司是浙江專業調節閥生產廠家，生產的調節閥種類有電動調節閥,氣動調節閥,手動調節閥,流量調節閥,溫度調節閥,風量調節閥壓力調節閥,自力式調節閥等,工程師皆有數十年專業經驗,歡迎您來電洽談業務！
