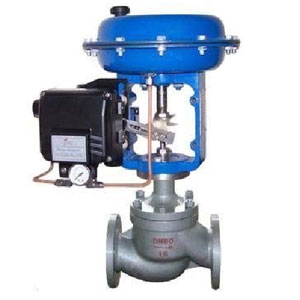

產品概述
是一種壓力平衡調節閥,采用籠式套筒導向、單座密封結構，配用多彈簧執行機構或者電動執行機構，流道呈S流線型，選用進口密封環。整體具 有工作平穩、允許壓差大、流量特性精確噪音低等特點。特 別適用于泄漏量要求嚴格、閥前后壓差較大的工作場合。 本系列產品有常溫型、高溫型、低溫型、調節切斷型、 波紋管密封型等多種型式。產品公稱壓力等級有 PN1.6、4.0 6.4、10.0；閥體口徑范圍 DN20-DN300；適用流體溫度-150℃ -+560℃范圍內多種檔次；泄露等級分為Ⅳ級、Ⅴ級、Ⅵ級； 流量特性有直線、等百分比。多種規格可供選擇。 本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。
主要技術參數
主要技術參數
|
閥體部分 |
|
閥體形式 |
直通鑄造球型閥 |
|
閥體材質 |
ZG230-450 ZG1Cr18Ni9 |
|
公稱通徑 |
DN20-DN300 |
|
公稱壓力 |
PN1.6 2.5 4.0 6.4 10.0MPa
ANSI 150 300 600LB
JIS 10K 20K 30K 40K |
|
連接形式 |
法蘭：FF RF RTJ等 螺紋：適用于 1”以下 焊接：SW BW |
|
結構長度 |
符合 IEC534 |
|
閥蓋型式 |
常溫型 高溫型 波紋管密封型 低溫型 |
|
填料 |
聚四氟乙烯 柔性石墨等 |
|
密封墊 |
金屬夾石墨密封墊 四氟乙烯墊等 閥內部件 |
|
閥芯型式 |
單座柱塞型 |
|
流量特性 |
線性 等百分比 |
|
內件材質 |
1Cr18Ni9Ti 1Cr18Ni9Ti+PTFE |
|
執行機構 |
|
氣動 |
多彈簧式執行機構 單彈簧式執行機構 |
|
作用方式 |
氣開式 氣關式 |
|
電動 |
3810L系列 |
主要零件材料及內部結構
主要零件材料及內部結構
|
本體材質為碳鋼 |
|
1 |
閥體 |
WCB |
LCB |
WC9 |
|
2 |
閥座 |
304 |
304 |
304 |
|
3 |
閥芯 |
304 |
304 |
304 |
|
4 |
導向套 |
304 |
304 |
304 |
|
5 |
閥蓋 |
WCB |
LCB |
WC9 |
|
6 |
閥桿 |
304 |
304 |
304 |
|
7 |
填料 |
PTFE/柔性石墨 |
|
8 |
彈簧 |
65Mn |
|
9 |
螺母 |
304 |
304 |
304 |
|
本體材質為不銹鋼 |
|
1 |
閥體 |
CF8 |
CF8M |
CF3M |
|
2 |
閥座 |
304 |
316 |
316L |
|
3 |
閥芯 |
304 |
316 |
316L |
|
4 |
導向套 |
304 |
316 |
316L |
|
5 |
閥蓋 |
CF8 |
CF8M |
CF3M |
|
6 |
閥桿 |
304 |
316 |
316L |
|
7 |
填料 |
PTFE/柔性石墨 |
|
8 |
彈簧 |
65Mn |
|
9 |
螺母 |
304 |
316 |
316L |
注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。

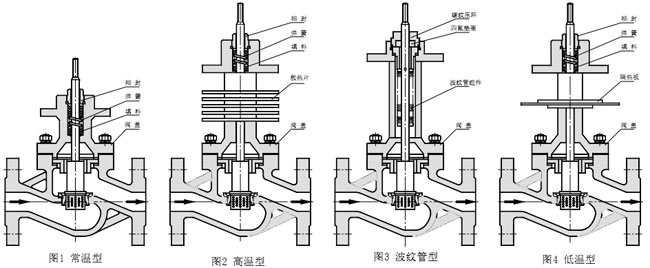

閥蓋型式
注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。 低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
氣動調節閥規格與技術參數
規格與技術參數
|
公稱通徑 DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
額定流量
系數 KV |
直線 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
執行機構
型號 |
正作用 |
ZHA-22 |
ZHA-23 |
ZHA-34 |
ZHA-45 |
|
反作用 |
ZHB-22 |
ZHB-23 |
ZHB-34 |
ZHB-45 |
|
額定行程 L（mm） |
16 |
25 |
40 |
60 |
|
膜片有效面積 Ae（cm2） |
280 |
400 |
600 |
1000 |
|
公稱壓力 PN（MPa） |
1.6 2.5 4.0 6.4 10.0 |
|
固有流量特性 |
直線 等百分比 |
|
固有可調比 R |
50:01:00 |
|
信號范圍 Pr（KPa） |
20-60、20-100、40-200、60-100、80-240 |
|
氣源壓力 Ps（MPa） |
0.14、0.25、0.28、0.40 |
氣動調節閥主要性能指標
主要性能指標
|
序號 |
項 目 |
標準型調節閥 |
散熱、低溫型調節閥 |
|
不帶定位器 |
帶定位器 |
不帶定位器 |
帶定位器 |
|
1 |
基本誤差＜（%） |
±5 |
±1 |
±15 |
±4 |
|
2 |
回差＜（%） |
3 |
1 |
10 |
3 |
|
3 |
死區＜（%） |
3 |
0.4 |
8 |
1 |
|
4 |
始終點偏差
＜（%） |
氣開 |
始點 |
±2.5 |
±1 |
±6 |
±2.5 |
|
終點 |
±5 |
±15 |
|
氣關 |
始點 |
±5 |
±15 |
|
終點 |
±2.5 |
±6 |
|
5 |
|
±2.5 |
2.5 |
6 |
2.5 |

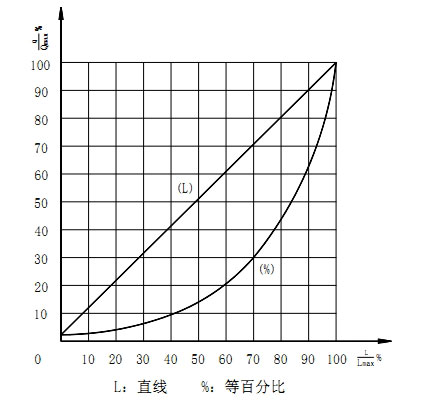

流量特性
固有流量特性對行程下的相對流量數值 單位：(%)
行程
流量特性 |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
|
線性 |
2 |
11.8 |
21.6 |
31.4 |
41.2 |
51 |
61 |
40.5 |
80.6 |
90.7 |
100 |
|
等百分比 |
2 |
3 |
4.42 |
6.3 |
9.5 |
14.2 |
21.1 |
30.8 |
45.7 |
67.8 |
100 |
允許壓差
氣關式（正作用）金屬密封型允許壓差 單位（MPa）
執行機構
型號 |
彈簧范圍
（KPa） |
氣源壓力
（MPa） |
定位器
帶/否 |
閥座直徑 dn（mm） |
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
ZHA-22 |
20—100 |
0.14 |
否 |
1.51 |
0.8 |
|
|
|
|
|
|
|
|
|
|
帶 |
9.09 |
4.8 |
|
|
|
|
|
|
|
|
|
|
40—200 |
0.25 |
帶 |
10 |
6.8 |
|
|
|
|
|
|
|
|
|
|
80—240 |
0.4 |
帶 |
10 |
10 |
|
|
|
|
|
|
|
|
|
|
ZHA-23 |
20—100 |
0.14 |
否 |
|
|
0.83 |
0.59 |
0.54 |
|
|
|
|
|
|
|
帶 |
|
|
5.01 |
4.14 |
3.26 |
|
|
|
|
|
|
|
40—200 |
0.25 |
帶 |
|
|
7.1 |
5.87 |
4.62 |
|
|
|
|
|
|
|
80—240 |
0.4 |
帶 |
|
|
10 |
10 |
10 |
|
|
|
|
|
|
|
ZHA-34 |
20—100 |
0.14 |
否 |
|
|
|
|
|
0.68 |
0.55 |
0.43 |
|
|
|
|
帶 |
|
|
|
|
|
4.09 |
3.3 |
2.63 |
|
|
|
|
40—200 |
0.25 |
帶 |
|
|
|
|
|
5.79 |
4.68 |
3.73 |
|
|
|
|
80—240 |
0.4 |
帶 |
|
|
|
|
|
10 |
10 |
10 |
|
|
|
|
ZHA-45 |
20—100 |
0.14 |
否 |
|
|
|
|
|
|
|
|
0.6 |
0.5 |
0.37 |
|
帶 |
|
|
|
|
|
|
|
|
3.62 |
3.01 |
2.55 |
|
40—200 |
0.25 |
帶 |
|
|
|
|
|
|
|
|
5.14 |
4.27 |
3.19 |
|
80—240 |
0.4 |
帶 |
|
|
|
|
|
|
|
|
10 |
9.3 |
6.96 |
氣關式（反作用）金屬密封型允許壓差 單位（MPa）
執行機構
型號 |
彈簧范圍
（KPa） |
氣源壓力
（MPa） |
定位器
帶/否 |
閥座直徑 dn（mm） |
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
ZHB-22 |
20—100 |
0.14 |
帶/否 |
1.51 |
0.8 |
|
|
|
|
|
|
|
|
|
|
40—200 |
0.25 |
帶 |
9.09 |
4.8 |
|
|
|
|
|
|
|
|
|
|
80—240 |
0.28 |
帶 |
10 |
10 |
|
|
|
|
|
|
|
|
|
|
ZHB-23 |
20—100 |
0.14 |
帶/否 |
|
|
0.83 |
0.69 |
0.54 |
|
|
|
|
|
|
|
40—200 |
0.25 |
帶 |
|
|
5.01 |
4.11 |
3.26 |
|
|
|
|
|
|
|
80—240 |
0.28 |
帶 |
|
|
10 |
10 |
8.7 |
|
|
|
|
|
|
|
ZHB-34 |
20—100 |
0.14 |
帶/否 |
|
|
|
|
|
0.68 |
0.55 |
0.43 |
|
|
|
|
40—200 |
0.25 |
帶 |
|
|
|
|
|
4.09 |
3.3 |
2.63 |
|
|
|
|
80—240 |
0.28 |
帶 |
|
|
|
|
|
10 |
8.82 |
7.03 |
|
|
|
|
ZHB-45 |
20—100 |
0.14 |
帶/否 |
|
|
|
|
|
|
|
|
0.6 |
0.5 |
0.37 |
|
40—200 |
0.25 |
帶 |
|
|
|
|
|
|
|
|
3.62 |
3.01 |
2.25 |
|
80—240 |
0.28 |
帶 |
|
|
|
|
|
|
|
|
9.67 |
8.04 |
|
壓差表的附注說明:填料材質為 PTFE； 介質的流向與閥芯關閉的方向相反； 金屬密封型泄露等級為Ⅳ級； 數值受公稱壓力、等級、溫度限制； 波紋管密封型 P2≠0 時須重新核對；
配氣動執行機構外形尺寸及重量（常溫型、高溫型）
配氣動執行機構外形尺寸及重量（常溫型、高溫型）單位
|
公稱通徑（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
PN16/25 |
184 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
420 |
451 |
543 |
|
|
PN40 |
184 |
184 |
200 |
222 |
254 |
276 |
317 |
368 |
400 |
473 |
568 |
|
|
PN64、100 |
206 |
210 |
251 |
251 |
286 |
311 |
337 |
394 |
500 |
508 |
610 |
|
|
H1 |
128 |
128 |
152 |
152 |
160 |
205 |
205 |
208 |
273 |
333 |
364 |
|
H2 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
|
H3 |
208 |
208 |
224 |
228 |
228 |
334 |
334 |
342 |
408 |
453 |
482 |
|
H4 |
338 |
338 |
402 |
402 |
405 |
627 |
628 |
635 |
698 |
702 |
728 |
|
H5 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
|
H6 |
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
|
A |
282 |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
|
C |
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
|
L1 |
289 |
289 |
289 |
289 |
289 |
347 |
347 |
347 |
476 |
476 |
476 |
|
壓力等級 |
GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K |
|
執行機構 |
ZHB-22 |
ZHB-23 |
ZHB-34 |
ZHB-45 |
注：表中尺寸為不帶標準型附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。

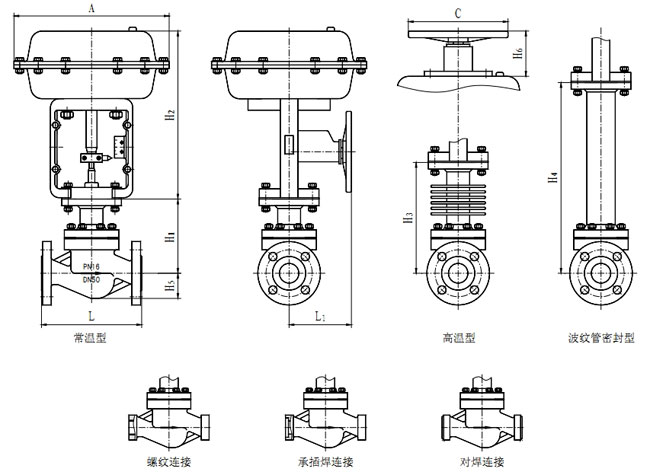

產品外形結構尺寸圖
